HDPE rúrka označuje polyetylénovú rúrku vyrobenú z polyetylénovej živice s vysokou{0}}hustotou, ktorá sa zvyčajne dodávaPE80, PE100 alebo PE4710známky za nátlakovú-službu. V porovnaní s bežnými PE rúrami ponúka HDPE rúrka vyšší pomer pevnosti-k{3}}hustote, zlepšený dlhodobý-hydrostatický výkon a lepšiu odolnosť voči pomalému rastu trhlín, vďaka čomu je štandardnou voľbou pre prenos vody, plynu a priemyselných tekutín.

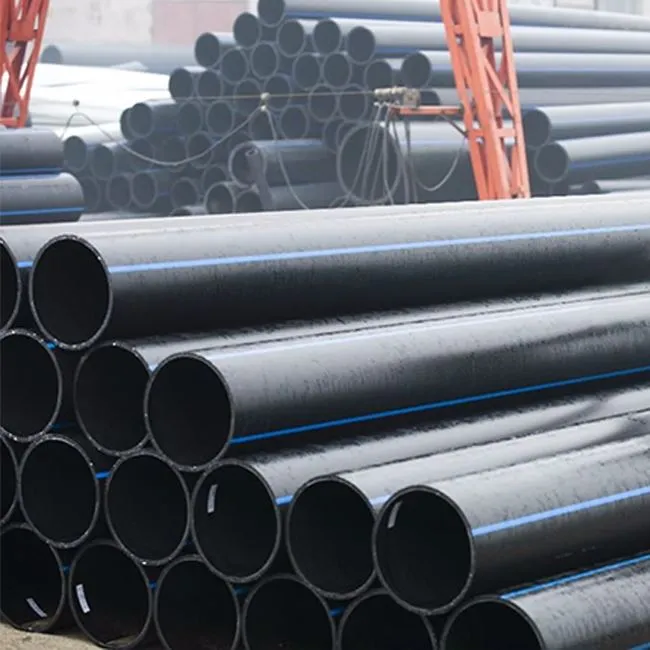

HDPE potrubie
Odolný dizajn: PE potrubie spĺňa normu ASTM D3035/F714/AWWA C906 pre vodné systémy s použitím PE4710 na 50+ ročnú životnosť v Latinskej Amerike.
Triedy a hodnotenia: PE4710 s SDR11-17; vysoká odolnosť proti praskaniu a UV ochrana.
Veľkosti: OD 4-8 palcov, tolerancie ±0,5 % OD, +12 % steny; vlastné dĺžky k dispozícii.
QA: Hydrostatické/NDT testované, MTC 3.1, možnosti TPI pre zhodu.
Dodávka: Skladové/vlastné SDR, fúzne súpravy
Triedy a hodnotenia: PE4710 s SDR11-17; vysoká odolnosť proti praskaniu a UV ochrana.
Veľkosti: OD 4-8 palcov, tolerancie ±0,5 % OD, +12 % steny; vlastné dĺžky k dispozícii.
QA: Hydrostatické/NDT testované, MTC 3.1, možnosti TPI pre zhodu.
Dodávka: Skladové/vlastné SDR, fúzne súpravy
Zaslať požiadavku
Predstavenie výrobku
StretnutieASTM D3035, ASTM F714, aAWWA C906Octal polyetylénové rúry zvládajú tlakové triedy až 200 psi s dlhou-trvanlivosťou. Octal Pipe poskytuje zásoby vo vysoko-výkonných triedach, ktoré riešia problémy regionálnej infraštruktúry, ako je seizmická aktivita a drsné pôdy.
Súlad a normy
Pri výbere HDVeľkosť PE potrubia, inžinieri zvyčajne najskôr uzamknú tri položky:Séria OD (IPS/DIPS), SDRa cieľtlaková trieda. V projektoch vodární v rámci AWWA C906 je SDR praktickým „ciferníkom sily“ (napr.SDR11 sa bežne používa pre triedy 200 psi), zatiaľ čo tolerancie a kontrola steny určujú konzistenciu fúzie poľa a dlhodobú{0}}spoľahlivosť.
Naše HDPE potrubievyhovujeASTM D3035pre DR-hodnotené PRpotrubia,ASTM F714pre väčšie priemery aAWWA C906pre vodárenské aplikácie od 4 palcov do 65 palcov. Materiály akoPE4710zabezpečujú vysokú hydrostatickú pevnosť v súlade s ISO 4427 pre medzinárodné projekty pitnej vody a odpadových vôd v Latinskej Amerike.
Veľkosť potrubia HDPE (OD, SDR a tlaková trieda)
Nižšie je arýchla, bežne{0}}používaná snímka veľkosti IPSzobrazujúciSkutočný ODaminimálna hrúbka stenypreDR11aDR17, plus typickéMenovitý tlak PE4710odkaz.
Postupujte podľa veľkosti IPS/DIPS s toleranciami OD ±0,5 % a steny +12 %/- 0 %. Hodnoty SDR nastavujú menovité tlaky; Typická SDR11 pre 200 psi. Dĺžky 12-15m; 13,5 m stredná hodnota pre skladové kalkulácie.
Sklad vPE4710naprieč SDR, hmotnosti cez hustotu 0,95 g/cm³, +1.8% upravená-konečná podľa stupnice. Vlastné veľkosti na vyžiadanie.
| Nominálna veľkosť (v) | OD (in/mm) | SDR | Minimálna stena (in/mm) | Dĺžka (m) | Kúsky | Hmotnosť (MT) |
|---|---|---|---|---|---|---|
| 4 | 4.50 / 114.3 | 17 | 0.265 / 6.73 | 13.5 | 120 | 5.2 |
| 4 | 4.50 / 114.3 | 11 | 0.409 / 10.39 | 13.5 | 100 | 7.6 |
| 4 | 4.50 / 114.3 | 9 | 0.500 / 12.70 | 13.5 | 80 | 9.1 |
| 6 | 6.625 / 168.3 | 17 | 0.390 / 9.91 | 13.5 | 90 | 11.3 |
| 6 | 6.625 / 168.3 | 11 | 0.602 / 15.29 | 13.5 | 70 | 16.5 |
| 6 | 6.625 / 168.3 | 9 | 0.736 / 18.69 | 13.5 | 60 | 19.8 |
| 8 | 8.625 / 219.1 | 17 | 0.507 / 12.88 | 13.5 | 60 | 18.4 |
| 8 | 8.625 / 219.1 | 11 | 0.784 / 19.91 | 13.5 | 50 | 26.9 |
| 8 | 8.625 / 219.1 | 9 | 0.958 / 24.33 | 13.5 | 40 | 32.1 |
Inšpekčné dokumentácie (MTC 3.1/3.2, správy NDT) sú k dispozícii na požiadanie.
| Nominálna veľkosť IPS | Skutočný vonkajší priemer (v / mm) | DR11 Min. steny (v / mm) | DR17 min. steny (v / mm) | Typické hodnotenie tlaku PE4710* |
|---|---|---|---|---|
| 2" | 2.375 / 60.32 | 0.216 / 5.49 | 0.140 / 3.56 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 3" | 3.500 / 88.90 | 0.318 / 8.08 | 0.206 / 5.23 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 4" | 4.500 / 114.30 | 0.409 / 10.39 | 0.265 / 6.73 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 6" | 6.625 / 168.27 | 0.602 / 15.29 | 0.390 / 9.91 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 8" | 8.625 / 219.07 | 0.784 / 19.91 | 0.507 / 12.88 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 10" | 10.750 / 273.05 | 0.977 / 24.82 | 0.632 / 16.05 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 12" | 12.750 / 323.85 | 1.159 / 29.44 | 0.750 / 19.05 | DR11200 psi/ DR17125 psi(ISCO Industries) |
Zloženie materiálu a mechanické vlastnosti
HDPE potrubiepoužíva živicu s vysokou{0}}hustotouASTM D3350klasifikácia buniek, ako napríklad 445574C, pre odolnosť voči prasklinám a environmentálnemu stresu.
| Nehnuteľnosť | Hodnota PE4710 | Testovacia metóda |
|---|---|---|
| Hustota (g/cm³) | 0.941-0.955 | ASTM D1505 |
| Index toku taveniny (g/10 min) | <0.15 | ASTM D1238 |
| Ohybový modul (psi) | 110,000-160,000 | ASTM D790 |
| Pevnosť v ťahu pri klze (psi) | >3,500 | ASTM D638 |
| Hydrostatická konštrukčná základňa (psi pri 73 stupňoch F) | 1,600 | ASTM D2837 |
| Odolnosť proti pomalému rastu trhlín (h) | >10,000 | ASTM F1473 |
Tieto vlastnosti umožňujú životnosť viac ako 50 rokov s prísadami na ochranu proti UV žiareniu pri nadzemnom použití.
Potrubie FDPE vs potrubie PE: Čo tieto pojmy znamenajú
PE potrubie vs HDPE potrubieje často terminologickou otázkou.PEopisuje rodinu polyetylénu, zatiaľ čoHDPEje kategória vysokej{0}}hustoty v rámci PE, ktorá sa najčastejšie uvádza pre tlakové potrubia. Inými slovami, väčšina "PE tlakových rúr" používaných vo vodovodných a inžinierskych sieťach je v skutočnosti vyrobená z HDPE živíc.
Z hľadiska obstarávania nie je dôležité označenie, ale označenietrieda živice a klasifikácia výkonu. Napríklad projekt môže vyžadovať špecifickú triedu materiálu ako naprPE4710(bežne uvádzané v Severnej Amerike), pretože označuje dlhodobú-výkonnosť hydrostatickej pevnosti a podporuje vyššie triedy tlaku pri danej SDR. To je tiež dôvod, prečo cenová ponuka, ktorá hovorí len „HDPE rúrka“, môže byť neúplná-kupujúci zvyčajne potrebujú triedu živice, SDR a riadiacu normu na vyhodnotenie ekvivalencie.
Na tejto stránke je produkt tlakovým-systémom HDPE/PE v súlade s bežnými vodárenskými normami, ako napr.ASTM D3035, ASTM F714, aAWWA C906. Tieto normy definujú, ako sa potrubie dimenzuje, testuje, označuje a vydáva-, takže „PE vs HDPE“ sa stáva praktickým rozhodnutím ozhoda + tlakové hodnotenie + sledovateľná dokumentácia, a nie marketingový názov.
PE potrubie vs PPR: Ako si vybrať podľa služby
PrePE potrubie vs PPR, rozhodnutie je zvyčajne o prevádzkovej teplote a spôsobe inštalácie: PE tlakové potrubie sa bežne vyberá pre podzemné rozvody a dlhé vonkajšie trasy (fúzne -spojené, pohyb-tolerantné), zatiaľ čo PPR sa častejšie používa na budovanie systémov teplej/studenej vody s rôznymi postupmi spájania a aplikačnými normami (napr. ISO 15874 sa často používa pre systémy PPR). Najprv prispôsobte materiál povinnosti, potom pred objednávkou potvrďte spojovací a certifikačný balík.
Na čo sa používa HDPE potrubie?
Rúry z HDPE sa široko používajú pre siete s tlakovou vodou, pretože zostávajú spoľahlivé v presných podmienkach na mieste, ktoré zvyčajne spôsobujú netesnosti: dlhé výkopy, časté spoje{0}} a úseky, pri ktorých dochádza k malým pohybom v dôsledku osídlenia alebo dopravného zaťaženia. Narozsah zámorskej komunálnej obnovy v Dubaji (SAE), dodávateľ vymenil starnutieDN200–DN400rozvodné vedenie pozdĺž rušného cestného koridoru, kde boli práce obmedzené nanočné-zmenys prísnymi{0}}lehotami na opätovné otvorenie jazdných pruhov. Praktická výhoda nebola teoreticky „plast vs kov“-bolo to taktupé-tavené kĺbyznížené mechanické netesnosti počas segmentovaného tlakového testovania, takže uvedenie do prevádzky mohlo postupovať po častiach-po{1}}sekcii bez toho, aby dochádzalo k menšiemu presakovaniu spojok po zásype. Pre tento typ programu Octal Pipe zvyčajne dodáva potrubie ako definovaný balík (veľkosť + SDR + tlaková trieda) s jasným označením šarže, takže QA môže zosúladiť záznam o tlakovej skúške s tým, čo bolo nainštalované.
HDPE rúrka sa vyberá aj vtedy, keď sa pri rozhodovaní o materiáli rozhoduje o spôsobe inštalácie. NaBalík prechodu HDD blízko Rotterdamu (Holandsko)v prípade krátkeho vedenia na prečerpávanie vody pod kanálom potreboval dodávateľ nepretržité ťahanie- šnúrou s predvídateľným ovládaním vonkajšieho priemeru, aby potrubie mohlo plynulo prechádzať valčekmi a vodiacimi rámami počas sťahovania, bez zaseknutia alebo nútenej prerábky na vstupnej jame. Tím vopred uzamkol rozsah ako „veľkosť + SDR + spôsob spájania,“ spustili fúziu s použitím zaznamenaných parametrov pre sledovateľnosť a zameranú kontrolu kvality v teréne na kontrolu guľôčok a akceptáciu hydrotestov-namiesto riadenia závitových/prírubových spojov vo vnútri obmedzeného otvoru, kde je obmedzený prístup a opravy sú nákladné.
Inovácie distribúcie plynu so servisnými pripojeniami (záleží na dodržiavaní-normov pre plyn):
HDPE potrubný plynaplikácie sa riadia inými normami a akceptačnou logikou ako rozvody pitnej vody. Pre prenos/distribúciu palivového plynu sa bežne uvádzajú špecifikácieASTM D2513a/aleboISO 4437 / EN 1555(v závislosti od regiónu a požiadaviek operátora). Kľúčovou kontrolou obstarávania je uvádzať a certifikovať potrubie explicitne ako „plynovú službu“ (štandard + trieda + označenie + rozsah testu), namiesto predpokladu, že je možné opätovne použiť certifikát PE kvality vody-.
HDD/vyvrtávacie prechody, kde sa vyžaduje nepretržité ťahanie:
Na prechode kanálov Octal Pipe HDD potreboval dodávateľ dlhú súvislú šnúru so stabilným vonkajším priemerom, aby mohol hladko prejsť valčekmi a vodiacimi rámami. Objednávka bola uzamknutá ako „veľkosť + SDR/tlaková trieda + metóda spájania“ a kontrola kvality v teréne sa zamerala na parametre fúzie, kontrolu guľôčok a hydrotest-namiesto riadenia viacerých mechanických spojov vo vnútri obmedzeného vývrtu.
Humanizujte 134 slov
Pri obstarávaní je kľúčové kúpiť HDPE potrubie ako systém: potvrďte službu (voda vs. plyn) a potom špecifikujteOD/veľkostná séria, SDR/tlaková trieda, trieda živice, ak sa vyžaduje, a tavný štandard/metóda. To je rozdiel medzi hladkým uvoľnením miesta a úlohou, ktorá sa zastaví, pretože potrubie má názov „PE“, ale nie je v súlade s triedou tlaku, postupom spájania alebo dokumentáciou, ktorú inšpektor očakáva.
Výrobná linka HDPE potrubia a zabezpečenie kvality
Výrobný proces HDPE rúr
Výroba HDPE rúr sa začína vytláčaním nepoužitej polyetylénovej živice s vysokou{0}}hustotou, ktorá sa vyznačuje bimodálnou distribúciou molekulovej hmotnosti v triedach PE4710 na zvýšenie húževnatosti a odolnosti proti praskaniu. Po extrúzii sú rúry podrobené prísnemu hydrostatickému testovaniu podľa AWWA C906 pri 1,5-násobku tlakovej triedy spolu s ultrazvukovými kontrolami na overenie rovnomernosti steny a zistenie akýchkoľvek defektov. Komplexné kontroly kvality zahŕňajú pozitívnu identifikáciu materiálu (PMI), presné overovanie rozmerov a testovanie na prasknutie, aby sa zabezpečila štrukturálna integrita. Certifikáty o skúške mlyna (MTC podľa EN 10204 3.1) poskytujú podrobné záznamy o šaržiach živice, parametroch vytláčania a -výsledkoch nedeštruktívneho testovania (NDT), zatiaľ čo kontroly tretích strán- od agentúr, ako sú SGS alebo BV, sú ľahko dostupné pre väčšiu istotu.
Prijatie poľa pred zásypom (prečo zvoliť oktalovú rúrku)
Väčšina projektov rúr z HDPE sa oneskorí, pretože „PE je tvrdý“-oneskorení, pretože pracovná plocha sa nemôže zasypať, kým inšpektor neuzavrie kontrolný zoznam akceptácie. Octal Pipe považuje dodávku PE za avydať-pripravený balíkpostavené na tom, ako sa priekopy skutočne pohybujú: dodávky, fúzne aktivity a sekcie hydrotestov sa musia zoradiť, aby tím na stavbe mohol rýchlo preukázať súlad, nie až keď je potrubie už v zemi.
- Podpora akceptácie zameraná-na Fusion:Výkon PE žije v kĺbe. Pre projekty, ktoré vyžadujú prísnejšiu kontrolu, Octal Pipe zosúladí rozsah dodávky a realizáciu na pracovisku potvrdenímspôsob spájania (tupé fúzie / elektrofúzie), kompatibilita lícovania a akceptačný prístupvpredu, takže záznamy o fúzii a ID spojov posádky môžu byť posúdené podľa správneho štandardného základu bez prekvapení „nesprávnou metódou pre armatúry“.
- Jasnosť hydrotestu pred inštaláciou:Presadzujeme jednoduchú disciplínu obstarávania: definujtetestovacie hranice, čas zdržania a akceptačné kritériáskoro (a odosielať v dávkach, ktoré podporujú tento plán). Zabráni sa tým neskoršiemu{1}}scenáru prepracovania, kedy je potrebné sekciu znova otestovať-, pretože materiály a plánovanie testov neboli zosúladené.
- Rovnomernosť steny a spoľahlivosť tlaku:Výkon tlaku je založený-na dizajne, ale spoľahlivosť v teréne závisí od stabilného ovládania steny a čistého vytláčania. Pri vodovodných rozvodoch a reťazcoch HDD kladieme dôraz na konzistenciu steny, aby sme znížili slabé miesta, ktoré sa stávajú prekvapením pri hydroteste.
- Ochrana povrchu a manipulácie, ktorá zabraňuje skrytému poškodeniu:Drážky a hlboké škrabance sa môžu stať bodmi odmietnutia pred zásypom. Používame praktickú ochranu balenia/konca a pokyny pre manipuláciu, aby potrubie dorazilo a pripravilo sa s menším počtom nárokov na poškodenie a menším počtom výrezov-na mieste.
FAQ
Otázka: Ako si vyberiem správnu veľkosť HDPE potrubia a SDR?
A:Vyberte podľaSéria OD (IPS/DIPS alebo metrická) + SDRsplniť požadovanú tlakovú triedu;nižší SDR=hrubšia stena=vyšší tlakpodľa riadiaceho štandardu.
Otázka: Na čo sa HDPE potrubie používa v reálnych projektoch?
A:Bežne sa používa nazakopané vodovodné potrubia, servisné prípojky a pevný disk preťahujú-šnúrykde tavné spoje a flexibilita pomáhajú znižovať miesta úniku a riziko inštalácie.
Otázka: PE potrubie vs HDPE potrubie - aký je rozdiel?
A:HDPE je atyp PE(polyetylén s vysokou{0}}hustotou). Väčšina tlakových "PE rúr" pre vodovodné/plynové siete sú HDPE; výber by mal byť založený natrieda živice + SDR + štandard, nie štítok.
Otázka: Je HDPE potrubie vhodné pre plynové služby?
A:Áno, ale iba pri objednaní a potvrdeníštandardy-plynových služieb(napr. ASTM D2513 / ISO 4437 / EN 1555 podľa potreby) so správnym označením a certifikáciou rozsahu testu-vodnej{6}}triedy nie je možné zameniť.
Certifikácie
Certifikát CE
Certifikát ISO 9001
Certifikát API Q1
Certifikát ABS
Certifikát AP-5L
Certifikát API-5CT
Produkt:PE tlakové potrubie (HDPE), dostupné prevodaaplynárenská služba(podľa príslušnej normy)
Materiálové triedy:PE80 / PE100;PE4710(kde je uvedené)
Rozsah veľkostí:IPS/DIPS alebo séria metrických OD (typická sieť od2"–24"; väčšie na požiadanie)
SDR / tlak:Bežné11 SDR / 17 SDR / 21 SDR(tlaková trieda podľa normy, teploty a konštrukčného faktora)
dĺžka:Rovné dĺžky (typ.6–12 m) acievkypre menšie veľkosti (na vyžiadanie)
Pripája sa:Fúzia na tupo / Elektrofúzia (prispôsobená armatúram a servisu)
Štandardy (typické):Voda-AWWA C906, ASTM D3035 / F714; Plyn-ASTM D2513, ISO 4437 / EN 1555 (podľa potreby)
