Závitové potrubné armatúry

Závitové tvarovky sa používajú v potrubných systémoch, kde amechanické závitové spojenieje uprednostňovaný pred zváraním, najmä v-linkách s malým priemerom, prípojkách prístrojov, odbočkách, odtokových a odvzdušňovacích bodoch a zostavách- nenáročných na údržbu. Pre kované oceľové armatúry je spoločný základ špecifikácieASME B16.11, so závitovými koncami dostupnými vNPT, BSPT alebo BSPP, typicky krycie1/8" až 4"a tlakové triedy ako naprTrieda 2000, 3000 a 6000.

Závitové kovanie by sa nikdy nemalo kupovať len podľa tvaru. Tri body, ktoré kontrolujú prijatie, sútyp vlákna, tlaková trieda, atrieda materiálu.

Typ vláknamusí zodpovedať kresliacemu a prijímajúcemu trhu projektu:

• NPTsa bežne používa v severoamerických ropných, plynárenských a všeobecných priemyselných systémoch.
• BSPTje tiež kužeľový závit a je široko používaný na mnohých exportných trhoch.
• BSPPje paralelný závit a zvyčajne vyžaduje usporiadanie tesniacej podložky, tesnenia alebo O-krúžku namiesto samotného presahu závitu.

Tlaková triedaby mali zodpovedať podmienkam návrhu linky:

• Trieda 2000
• Trieda 3000
• Trieda 6000

Materiálové možnostisa zvyčajne vyberajú podľa servisných podmienok:

• ASTM A105pre všeobecné služby z uhlíkovej ocele
• ASTM A350 LF2pre službu pri nízkych{0}}teplotách
• ASTM A182 F304 / F316pre služby odolné voči korózii-
• ASTM A182 F11 / F22 / F91pre zliatinové systémy-za zvýšených teplôt

Pre kupujúcich, ktorí hľadajúTabuľka rozmerov závitových tvaroviek, najužitočnejším obsahom stránky nie je náhodná katalógová-tabuľka so skopírovanými číslami. Praktickým prístupom je ukázaťrozsah výberua vysvetlite, že presný stred-po{1}}konca a geometria závitu sú potvrdenéASME B16.11a špecifikovaný štandard závitu.

Pre presné rozmery by cenová ponuka alebo kontrola výkresu mala potvrdiť:

• typ kovania
• nominálna veľkosť
• tlaková trieda
• závitový štandard
• trieda materiálu

A závitová spojka potrubiaje jednou z najčastejšie objednávaných kovaných armatúr v potrubí s malým{0}}priemerom. Používa sa na priame spojenie dvoch koncov rúr so závitom a často sa vyskytuje v inžinierskych systémoch, odbočkách nástrojov, balíkoch lyžín a pri údržbárskych prácach.

Z hľadiska obstarávania sú kľúčové kontroly závitovej potrubnej spojky:

• závitový štandard: NPT, BSPT alebo BSPP
• tlaková trieda: 3 000 alebo 6 000 sú bežné pre služby s malým otvorom-
• trieda materiálu: A105, LF2, F304, F316 atď.
• kvalitu obrábania: čistý profil závitu a správne schválenie kalibru
• sledovateľnosť: označenie a MTR spojené s číslom tepla

Spojka so závitom znie jednoducho, ale ak je typ závitu nesprávny, diel sa na mieste stane nepoužiteľným. Preto by sa príkazy na spojenie mali vždy písať v úplnom formáte objednávky, ako napríklad:

Príklad:

ASME B16.11, závitová plná spojka, 1 palec, NPT, trieda 3000, ASTM A105, množstvo ___

1/2 palcové závitové potrubné armatúrysú jednou z najčastejšie objednávaných veľkostí v potrubí s malým priemerom-, pretože sú presne v rozsahu, kde záleží na pohodlí inštalácie, ale zlyhanie tesnenia spôsobené zlým ovládaním závitu je stále bežné. V skutočných projektoch sa táto veľkosť široko používa na pripojovacie potrubia- prístrojov, rozdeľovače tlakomerov, prípojky koreňových ventilov, odtokové a odvzdušňovacie body, odberové potrubia, preplachovacie potrubia tesnení, vetvy na dávkovanie chemikálií a kompaktné prípojky klzákov.

Pre obstarávacie tímy to nie je „malá a jednoduchá“ položka. Je to často jedna z najjednoduchších veľkostí, ktorú je možné podceniť, a jedna z najrýchlejšie spôsobujúcich problémy na poli, ak je nesprávny tvar závitu, obrábanie alebo výber triedy. 1/2-palcová armatúra môže vyzerať vizuálne prijateľne, ale akhĺbka závitu, kužeľ, stúpanie, povrchová úprava hrebeňa alebo vstupné skosenienie je správne kontrolovaná, problémy s inštaláciou sa prejavia okamžite.

Spoločné1/2 palcové závitové potrubné armatúryzahŕňajú:

• spojka- priame spojenie medzi dvoma koncami rúr so závitom
• lakeť- zmena smeru v kompaktných potrubiach

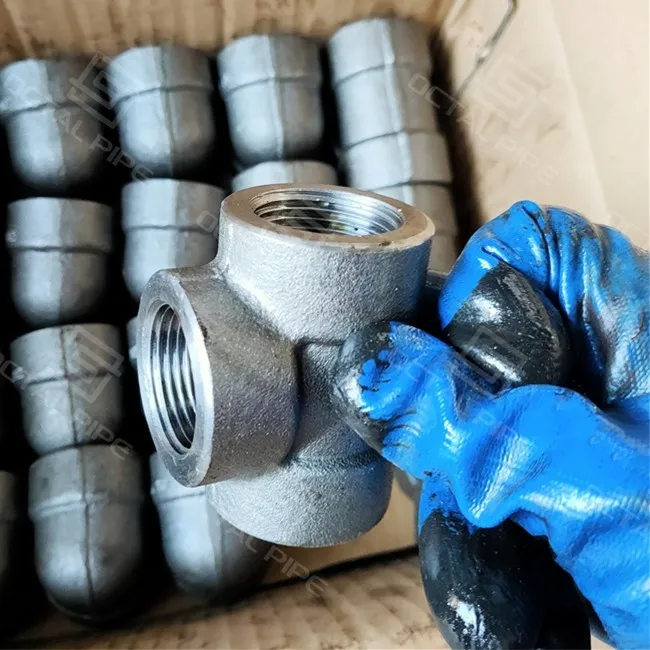

• tričko- odbočka pre meradlá, ventily a vývody-
• únie- odnímateľné pripojenie pre zostavy nenáročné na údržbu-
• zástrčka- uzatváranie nepoužívaných otvorov
• čiapka- koncový uzáver pre pripojenia s vonkajším závitom
• bradavku- krátky závitový spojovací kus medzi armatúrami alebo ventilmi
• závitorez- odbočka z väčšej hlavičky do malého-závitového vedenia

1 palcové závitové potrubné armatúrysa bežne používajú v malých procesných linkách, chemických lyžinách, systémoch stlačeného vzduchu, slučkách na úpravu vody a odnímateľných prípojkách odbočiek, kde je dôležitý prístup k údržbe. Táto veľkosť je často bodom, kde kupujúci začínajú porovnávať nielen typ kovania, ale ajTrieda 3000 vs. trieda 6000, uhlíková oceľ vs nehrdzavejúca oceľ a NPT vs BSPT/BSPP, pretože tvarovka má teraz priamejší vplyv na spoľahlivosť tesnenia, stabilitu vetvy a-dlhodobú prevádzkyschopnosť.

Z pohľadu obstarávania,1 palcové závitové potrubné armatúryby sa nemali objednávať ako jednoduchý popis skladovej položky. Mala by sa definovať silnejšia POASME B16.11, typ armatúry, veľkosť 1 palca, štandard závitu, trieda tlaku, trieda materiálu a požiadavky na kontrolu/dokument. V praxi sú najčastejšie problémy pri tejto veľkostinesúlad závitov, skoré viazanie počas montáže a slabá kontrola sledovateľnosti, čo je dôvod, prečo kupujúci zvyčajne venujú väčšiu pozornosťoverenie závitu, označenie a zarovnanie MTRpred odoslaním.

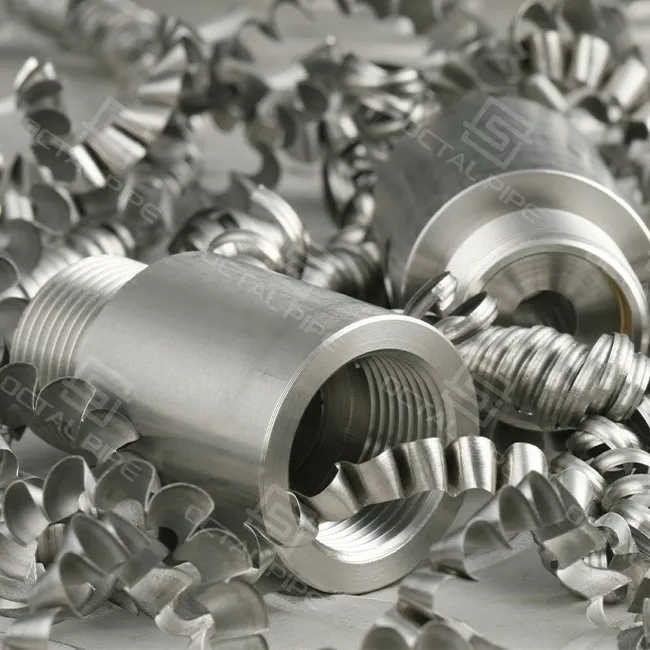

Závitové armatúry pre tlakovú prevádzku sa bežne vyrábajú zkované polotovary, nasleduje opracovanie a tepelné spracovanie podľa triedy materiálu. Tento proces je dôležitý, pretože konečný výkon montáže závisí od viac než nominálnej veľkosti. Závisí to od:

• celistvosť závitu
• sústrednosť
• hrúbka ramena
• niesol kontinuitu
• konzistentná hranica tlaku

Na účely kontroly by objednávky závitových spojov s vysokou hodnotou{0} mali obsahovať:

• overenie meradla závitupre NPT/BSP
• rozmerové kontrolyna kritických vlastnostiach
• kontrola označovaniapre veľkosť, triedu, triedu a číslo tepla
• Vysledovateľnosť správy o MTR / mlyne
• MT / PTv prípade potreby
• hydrostatická alebo pneumatická skúškaak to špecifikuje PO alebo projekt

Závitová potrubná tvarovka je kovaná alebo opracovaná tvarovka s vnútornými alebo vonkajšími potrubnými závitmi používaná na pripojenie potrubia, ventilov, nástrojov alebo odbočných vývodov bez zvárania. V kovaných oceľových systémoch sa bežne vyrábajú závitové tvarovkyASME B16.11a sú dodávané v typoch pripojenia ako naprNPT, BSPT a BSPP.

Zvyčajne sa používajú, keď projekt potrebuje:

• rýchlejšia montáž
• jednoduchšia výmena
• menej horúca práca na mieste
• kompaktná inštalácia s-malým otvorom
• rozloženie potrubí-priateľské k údržbe

V skutočných projektoch sú závitové tvarovky bežnéprístrojové vedenia, nízkoobjemové prípojky odbočiek, inžinierske siete, odtoky, vetracie otvory a zostavy namontované-na lyžinykde záleží na rýchlej montáži a odnímateľnosti.

Hlavnou nevýhodou závitových tvaroviek je tovýsledok tesnenia do značnej miery závisí od správneho tvaru závitu, správnej montážnej praxe a správnej metódy tesnenia. Ak si objednáte nesprávnu normu závitu, spojenie môže vyzerať správne podľa veľkosti, ale stále zlyhá počas montáže- alebo počas prevádzky môže pretekať.

Medzi typické riziká patria:

• Nesúlad NPT a BSP
• poškodené závity počas prepravy alebo inštalácie
• nesprávny výber tlakovej triedy
• nedostatočná metóda tesnenia na paralelných závitových systémoch
• príliš{0}}utiahnutie, ktoré poškodí vlákno
• slabá dokumentácia kontroly kvality, ktorá oneskoruje prijatie prijatia

To neznamená, že závitové armatúry sú nespoľahlivé. To znamená, že vyžadujúlepšia špecifikácia disciplínynež mnohí kupujúci predpokladajú.

Nie presne. Pri priemyselnom vyhľadávanízávitová rúrková základňaje širší a menej presný pojem. Môže odkazovať na amontážna základňa, podporný komponent, podlahová príruba-štýlu hardvéru, svietidla/zábradlia alebo konštrukčného príslušenstva so závitom, zatiaľ čo azávitové kovaniepri obstarávaní potrubí zvyčajne znamená tlakový-komponent vyrobený podľa definovaného štandardu potrubia, ako naprASME B16.11. Inými slovami, závitová rúrková základňa môže byť mechanická podpera alebo hardvér, ale závitová rúrková armatúra je súčasťoutlaková hranicaa musia sa vyberať s oveľa prísnejšou technickou kontrolou.

Toto rozlíšenie je dôležité pri obstarávaní, pretože logika nákupu je úplne iná. Pravdazávitová potrubná armatúratreba objednať dotyp armatúry, menovitý rozmer, norma závitu (NPT / BSPT / BSPP), tlaková trieda (2000 / 3000 / 6000), trieda materiálu a požiadavky na kontrolu / dokument. Nejasný hľadaný výraz akozávitová rúrková základňaneoznámi dodávateľovi, či je položka aspojka, koleno, T-kus, spojka, zástrčka, uzáver alebo závitový otvora nehovorí nič o triede, metóde pečatenia alebo sledovateľnosti. V praxi je tento druh vágnej formulácie jedným z najrýchlejších spôsobov, ako vytvoriť chyby v citáciách, nesúlad vlákien alebo oneskorenie prijímania.

Pre potrubné systémy musí položka zodpovedaťprevádzkový tlak, spôsob tesnenia a štandard inštalácienielen vizuálny tvar. Podperný-štýl „základne“ môže potrebovať iba rozmerové prispôsobenie a základnú identifikáciu materiálu, zatiaľ čo závitový spoj musí spĺňaťpresnosť závitu, trieda, kvalita obrábania, značenie a sledovateľnosť MTR. Ak je skutočnou požiadavkou projektu priemyselné potrubie, použitie „závitovej rúrkovej základne“ ako výraz RFQ je príliš voľný; bezpečnejším spôsobom je napísať časť ako správnuzávitové kovaniepopis.

Silný riadok RFQ by mal obsahovať dostatok podrobností, aby sa predišlo nesúladu vlákien alebo tried. Praktický formát je:

ASME B16.11 + typ/vzor kovania + veľkosť + norma závitu + trieda tlaku + trieda materiálu + požiadavka na kontrolu/dokument + množstvo

Príklad 1
ASME B16.11, 90-stupňové koleno so závitom, 1/2 palca, NPT, trieda 3000, ASTM A105, požadované MTR, množstvo ___

Príklad 2
ASME B16.11, závitová plná spojka, 1 palec, BSPT, trieda 6000, ASTM A182 F316, vyžaduje sa MT + MTR, množstvo ___

Príklad 3
ASME B16.11, rovná T-kus so závitom, 3/4 palca, NPT, trieda 3000, ASTM A350 LF2 CL1, nízkoteplotná prevádzka, množstvo ___

Pri projektových objednávkach pridanie presného vzoru montáže a rozsahu kontroly pomáha znížiť revízie cenových ponúk, prijímanie sporov a oneskorenie inštalácie.

Kontaktujte teraz

FAQ



01.Ako by mali byť závitové potrubné fitingy špecifikované v objednávke, aby sa predišlo nesúladu?

Mala by byť uvedená úplná objednávkaASME B16.11, typ montáže,veľkosť, štandard závitov (NPT / BSPT / BSPP), tlaková trieda (2000 / 3000 / 6000), trieda materiálu, množstvo a všetky požadované kontroly alebo dokumenty. Toto je najrýchlejší spôsob, ako sa vyhnúť nesúladu vlákien a odmietnutiu kontroly kvality.

02.Čo treba skontrolovať v tabuľke rozmerov závitových tvaroviek pred objednávkou?

Kupujúci by mali potvrdiťmenovitý rozmer, tlakovú triedu, typ závitu a typ fitingunajprv. Presné rozmery-do{2}}konca a podrobnosti vlákna by sa potom mali overiť podľa príslušnýchStoly ASME B16.11, pretože rozmery sa líšia podľa typu, veľkosti a triedy.

03. Aký je hlavný rozdiel medzi závitovými tvarovkami NPT, BSPT a BSPP?

NPTaBSPTsú kužeľové závity, pričomBSPPje paralelný závit. To znamená, že metóda tesnenia je iná a tieto normy závitov sú odlišnénezameniteľnév obstarávaní. Armatúra so správnou veľkosťou, ale nesprávnym tvarom závitu môže počas inštalácie zlyhať.

04.Čo je potrebné skontrolovať pri kúpe závitovej spojky, najmä vo veľkostiach 1/2 palca a 1 palca?

Pre azávitová spojka potrubia, najmä1/2 palcové závitové potrubné armatúrya1 palcové závitové potrubné armatúry, kľúčové kontroly súschválenie závitového kalibru, trieda tlaku, trieda materiálu, kvalita obrábania a sledovateľnosť. V týchto bežných malých-veľkostiach otvorov presnosť závitu priamo ovplyvňuje tesnenie a rýchlosť montáže.

05.Aké kontrolné dokumenty sú najdôležitejšie pre závitové tvarovky pred odoslaním?

Najdôležitejšie sú kontroly pred odoslaním-go/no-prejdi overenie meradla vlákna, rozmerová kontrola, potvrdenie označenia aVysledovateľnosť MTR / čísla tepla. Pre služby s vyšším{1}}rizikom môžu kupujúci požadovať aj službuMT/PTalebohydrostatické / pneumatické testovaniena zníženie prijímacích sporov a oneskorení pri inštalácii.
