Vŕtacie potrubie

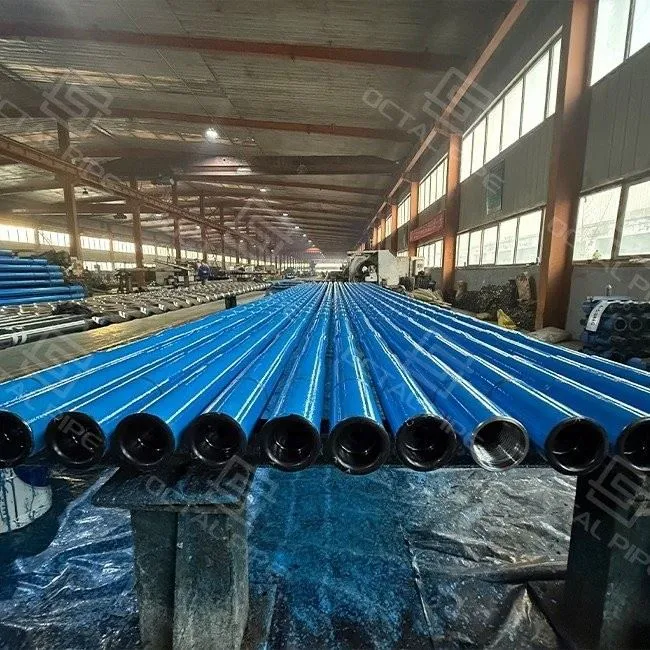

Vŕtacie potrubieje rúrková oceľová vrtná kolóna s vychýlenými koncami a zváranými spojmi nástrojov, vyrobená a kontrolovaná podľa API Spec 5DP, takže obstarávanie môže zabezpečiť akceptáciu, sledovateľnosť a-spoľahlivosť ešte predtým, ako sa rúra dostane na plošinu.

Ako výrobca vrtných rúr sa Octal Pipe zameriava na kontrolovateľné body zlyhania-zváranie spojov nástrojov, integritu závitov a prepravné{1}}záznamy na úrovni-, pretože väčšina oneskorení súpravy začína pri pripojení, nie v tele potrubia. To zaisťuje mechanickú pevnosť, rozmerovú presnosť a zameniteľnosť s medzinárodnými vŕtacími zariadeniami.

V podmienkach skutočného nákupu sa problémy s vrtnými rúrami zvyčajne nezačínajú-na začiatkunejasný rozsah PSL/triedy, nezhodné spojenia/kĺby nástrojov a chýbajúce záznamy o kontrolektoré spomaľujú prichádzajúce kontroly a vytvárajú{0}}postranné oneskorenia. Octal dodáva vrtnú rúru API 5DP ako anbalíček pripravený na prijatie-: jasné vstupy RFQ (pomocou API RP 7G ako referencie pre výber), definovaný rozsah kontroly a balík dokumentov, ktorý znižuje prepracovanie a neskoršie argumenty.

Vŕtacie rúrky sú pracovný reťazec, ktorý spája povrchový rotačný systém s korunkou a zostavou dna (BHA). Pri bežnom vŕtaní plní tri funkcie súčasne. Najprv prenáša rotačný krútiaci moment a otáčky z horného pohonu alebo otočného stola cez spoje-náradia na otáčanie vrtáka. Po druhé, nesie axiálne zaťaženie (hmotnosť-na-bite) a ohýbanie, keď sa mení trajektória vrtu a struna sa dotýka vrtu. Po tretie, funguje ako tlakové potrubie pre vrtnú kvapalinu: blato sa čerpá vrtnou rúrkou do trysiek koruniek, potom sa vracia hore medzikružím na prepravu odrezkov, reguláciu tlaku, chladenie korunky a stabilizáciu otvoru.

Pretože prostredie v hĺbke nie je ustálené-, vrtná kolóna je neustále vystavená dynamickým odozvám, ktoré sú znázornené na obrázku: axiálne vibrácie a otrasy (odskok vrtáka), bočné vibrácie a náraz (ohyb a kontakt so stenou) a torzné vibrácie. Torzné vibrácie sa môžu rozvinúť do skĺznutia, kedy sa vrták na chvíľu spomalí alebo zastaví, zatiaľ čo rotácia povrchu pokračuje, a potom sa náhle uvoľní-, čím sa vytvorí vysoký špičkový krútiaci moment a zrýchli sa únava v spojoch a prechodových zónach. Vírenie bitov je laterálna nestabilita, pri ktorej sa bit/BHA precesuje okolo stredovej čiary otvoru; dopredné a spätné vírenie opisuje rôzne vzory otáčania/kontaktu a môže viesť k rýchlemu opotrebovaniu frézy a poškodeniu spojov. To je dôvod, prečo sa výber a kontrola vrtných rúr riadi integritou spojenia, rozmerovou konzistenciou a sledovateľnosťou, nielen vonkajším priemerom a hrúbkou steny.

Postavil ho výrobca vrtných rúr podľa špecifikácie API 5DP, takže obstarávanie môže zablokovať akceptáciu, zahriať-na-sledovateľnosť spojov a zabezpečiť-spoľahlivosť predtým, ako sa rúra dostane na plošinu.

Veľkosti vŕtacích rúrok

Špecifikácia vŕtacej rúry API 5DP (triedy, veľkosti, pripojenia)

• Výber triedy: Prispôsobte E75/X95/G105/S135 očakávanému krútiacemu momentu, napätiu a programu hĺbky vŕtania.
• Kyslé / korozívne vrty: Uveďte tendenciu CO₂/H₂S, aby bolo možné zosúladiť možnosti ochrany a rozsah kontroly (ak je špecifikované).
• Kontrola rizika spojenia: Vyberte si typ spoja nástroja a{0}}vyrobte si prax, aby ste znížili odreniny a poškodenie ramien.
• Získanie prehľadnosti: Vyžadujte spoločnú{0}}identifikáciu na úrovni + zoznam balenia na rýchle sčítanie a prijatie na dvore.

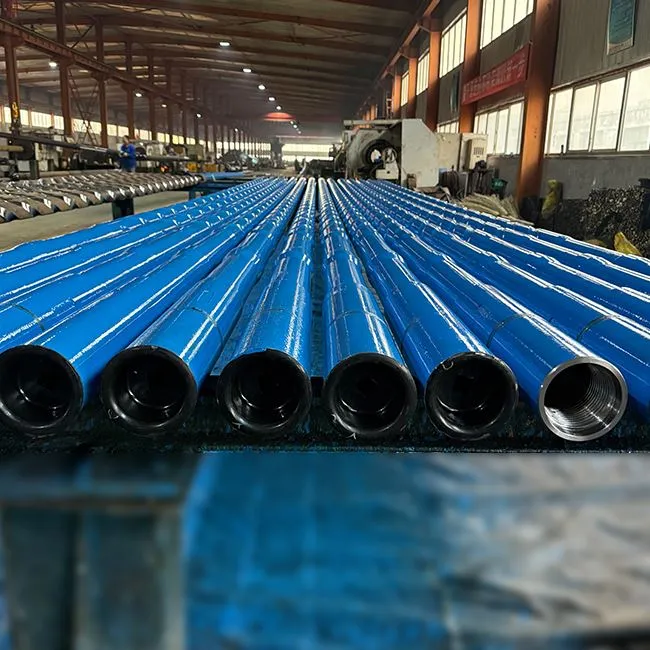

Octal Pipe dodržiava prísnu a sledovateľnú výrobnú postupnosť, aby bola zaručená mechanická integrita a odolnosť proti únave:

1. Výroba ocele a valcovanie rúr

• Bezšvíkové rúry z legovanej ocele (35CrMo, 40Cr, 4137H, 4145H) s kontrolovanou chémiou.
• Nepretržité odlievanie a dierovanie zaisťuje rovnomernú štruktúru zrna.

2. Rozčuľovanie

• Konce rúr sú zahriate a vykované do tvaru Internal Upset (IU), External Upset (EU) alebo Internal{0}}External Upset (IEU).
• Ubíjaním sa zväčšuje prierez-pri zváraní spojov nástrojov, čím sa zlepšuje pevnosť spoja.

3. Tepelné spracovanie

• Kalenie a popúšťanie poskytuje požadovanú pevnosť v ťahu/medzu klzu (napr. S135 Väčšie alebo rovné 135 000 psi).
• Riadené cykly pece zabezpečujú rovnomernú tvrdosť po celej dĺžke rúry.

4. Trecie zváranie

• Presné trecie-zváranie spája spoje nástroja s upchatým telom rúry.
• Zóna zvaru prechádza špeciálnou tepelnou úpravou na dosiahnutie bezšvového metalurgického spojenia.

5. Obrábanie a závitovanie

• Závity API 7-2 (NC, IF, REG, FH) rezané s CNC presnosťou.
• Fosfátový povlak a medené pokovovanie aplikované na zníženie zadierania.

6. Hardbanding a povrchová ochrana

• Tvrdé pásy na báze Fe-, Cr-karbidu alebo zliatiny Nb zvyšujú odolnosť proti opotrebovaniu.
• Konečný náter s inhibítormi hrdze na ochranu pri preprave/skladovaní.

• Štandardné pripojenia:API NC, IF, FH, REG
• Prémiové pripojenia:XT™, HT™, dvojité-ramenné závity (pre krútiaci moment a odolnosť proti únave)
• Hardbanding:Ochranné vrstvy proti opotrebeniu aplikované na spoje nástrojov, čím sa znižuje frekvencia výmeny podlahy súpravy.
• Povrchové úpravy:Pomedenie, fosfátovanie, nátery proti zadretiu-.

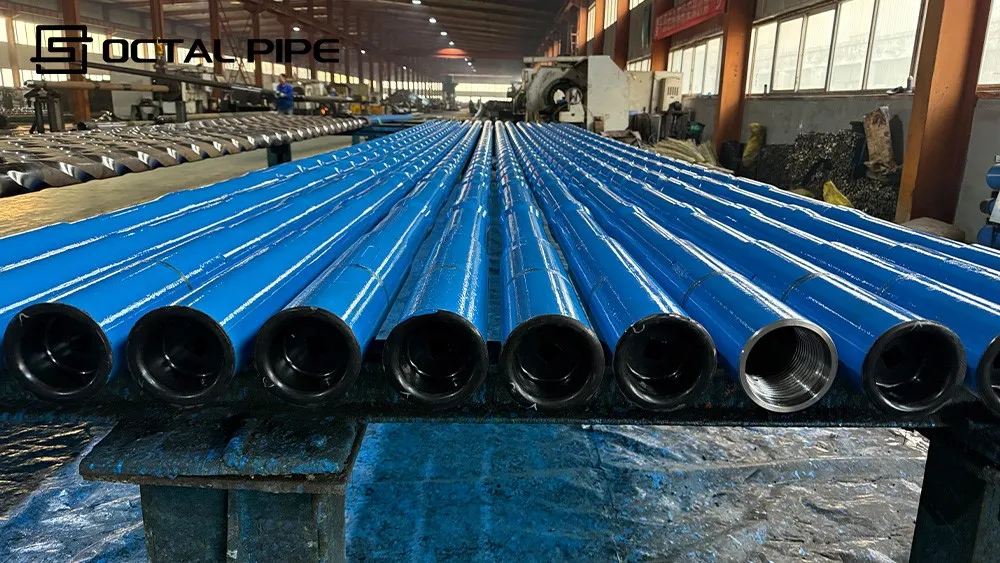

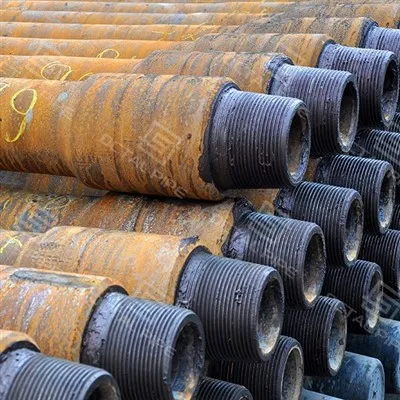

Spojky vrtných rúrok API 5DP a ​​spoje nástrojovrozhodnite sa, či sa struna na zariadení hladko zloží-alebo sa zmení na prepracovanie a čakanie. Väčšina „problémov na mieste“ pochádza z jednej z troch medzier v obstarávaní:nesprávne označenie pripojenia, rozmery spoja nástroja, ktoré sa nezhodujú s manipulačným nástrojom, prípchýba dôkaz o kontrole nití.

Čo umiestniť na PO (aby ho Octal mohol dodať ako spárovaný systém):

• Typ pripojenia:NC / IF / REG / FH (alebo váš presný štandard vozového parku)
• Plán pin/box:potvrďte orientáciu pin/box a akékoľvek potreby kríženia
• Limity spojov nástrojov:OD spoja nástroja + obmedzenia priestoru klieští / oblasti výťahu
• Možnosti nosenia (iba v prípade potreby):tvrdé pruhy, vnútorná vrstva,-odrazenie
• Rozsah ochrany:chrániče závitov súčasťou balenia (pin & box)

Ako Octal znižuje problémy (špecifické, nie všeobecné):

• Potvrdzujeme,plán spojenia a limity spojov nástrojov pred výroboutakže dodaná rúrka zodpovedá vašej praxi náväzca, nie "predvolený" závit.
• Každá zásielka obsahujesledovateľnosť + rozmerové záznamy, aniťový dôkaz, keď je špecifikovaný-aby sa prichádzajúca kontrola mohla odhlásiť bez prenasledovania e-mailov.
• Ochrany závitov a stabilné viazanie sa považujú za súčasť kontroly rizika prijatia, pretože väčšina{0}}problémov sa začína pri manipulácii, nie pri metalurgii.

obstarávanie-first + osmičkové ovládacie prvky:

Poškodenie-podlahy plošiny zvyčajne pochádza z nesprávne zladených manipulačných nástrojov, nesprávneho nastavenia klieští alebo nekontrolovaného{1}}líčenia. Octal Pipe dodáva vrtné rúrky s možnosťami pripojenia (NC/IF/REG/FH a prémiové dvojité-rameno) a povrchovými úpravami (fosfátovanie/medenie), takže struna beží čisto so štandardným manipulačným zariadením.

Referenčná veľkosť vrtáku pre závitníky (pre dielenské závitovanie, nie pre vrtnú rúrku pre ropné pole)

Nasledujúce otázky týkajúce sa rozmerov vrtákov do potrubia sa týkajú veľkostí vrtákov používaných na rezanie závitov NPT v dielenskom prostredí; nie sú to špecifikácie OD/pripojení vrtných rúr. Pre rýchlu orientáciu: 1/8″ NPT závitník je bežne používaný11/32″ (0,344″ / 8,73 mm), 1/4″ NPT je7/16″ (0,438″ / 11,11 mm)a 3/8″ NPT je37/64 ″ (0,578 ″ / 14,68 mm)-vždy overte presnú sériu závitov a percento závitu podľa tabuľky výrobcu závitníka.

Rôzne druhy vrtných rúr sú navrhnuté pre špecifické podmienky studní:

• E75:Výťažok väčší alebo rovný 75 000 psi. Vhodné pre plytké/stredne-hĺbkové studne.
• X95:Výťažok väčší alebo rovný 95 000 psi. Všeobecná-trieda s lepšou húževnatosťou.
• G105:Výťažok väčší alebo rovný 105 000 psi. Používa sa v hlbších studniach alebo vyšších zaťaženiach.
• S135:Výťažok väčší alebo rovný 135 000 psi. Vyžaduje sa pre hlboké studne a podmienky HPHT.

Kľúčové mechanické parametre (podľa API 7-1 / 5DP):

• Pevnosť v ťahu:Overené deštruktívnym testovaním pre každý stupeň.
• Nárazová húževnatosť:Charpy V-zárezové testy pri kritických teplotách.
• Kontrola tvrdosti:Spoje nástrojov 285–341 HB typické; tvrdosť tela prísne regulovaná.
• Únavový výkon:Zóna spoja nástroja/zvaru tela testovaná na odolnosť voči cyklickému zaťaženiu.

Obstarávanie nepotrebuje formuláciu „prísnej kontroly kvality“. Potrebujetečíselné akceptačné kritériáa abalík dokumentovktorý zobrazuje namerané výsledky. V prípade vrtnej rúrky API 5DP (PSL-1 / PSL-2 / PSL-3) Octal zarovná rozsah kontroly podľa vášhoPO/ITP, potom doručí záznamy, ktoré zodpovedajú kontrolám, ktoré vaši inšpektori skutočne vykonávajú.

EN 10204 3.1/3.2 balík dokumentov (ak je špecifikovaný):MTC/CMTR s tepelným číslom, chémiou, mechanickými výsledkami a mapovaním sledovateľnosti do zoznamu zásielok.

Dodávky Octal PipeVrtná rúra API 5DPpre programy vŕtania, kde sa kupujúci menej starajú o „vŕtanie rúr vo všeobecnosti“ a viac okompatibilita pripojenia, riziko únavy a akceptačné papierovanieto nespomalí súpravu.

Odchýlené a smerové jamky (kde sa najskôr prejavuje únava a opotrebovanie kĺbov nástroja)

Doglegovia a opakované cykly trestajú spojenia. Najčastejšou chybou pri nákupe je objednávanie potrubia bez uzamknutiaplán pripojenia + limity spojov nástrojova potom pri líčení-zistite nekompatibilitu.

• Octal Pipe prístup:potvrďte presné označenie spojenia a obmedzenia spoja nástroja v PO a potom podporte prijatie dôkazom kontroly závitu/merania, ak je to špecifikované, aby sa „nebude vyrovnávať“ nestal-časovým problémom.

Offshore a multi{0}}manipulačná logistika (kde sa vlákna poškodia skôr, ako si to niekto všimne)

Keď sa potrubie niekoľkokrát zdvihne, usporiada a presunie, „vyzerá dobre pri príchode“ sa často zmení na poškodenie kolíka/škatule, ktoré sa objaví iba na vrtnej súprave.

• Octal Pipe prístup:považovať ochranu za súčasť kontroly kvality-chrániče závitov + stabilné viazanie + jasné označenie podľa veľkosti/triedy/dĺžky-aby váš prijímací dvor nemiešal špecifikácie a vaša posádka neriešila poškodenie pri preprave.

Kyslé servisné / korozívne vrtné kvapaliny (kde sa vnútorná korózia stáva skrytým nákladom)

V studniach sH₂S/CO₂, vysoké chloridy alebo agresívne vrtné kvapaliny, poruchy vrtnej rúry často začínajú ako vnútorná korózia alebo jamkové jamky dlho predtým, ako výplet zvonka „vyzerá zle“-a potom sa prejavia ako predčasné odmietnutie počas kontroly alebo neočakávané prestoje.

• Octal Pipe prístup:objednávku upravíme podľa vášho aktuálneho prostredia (kvapalina/korózne ovládače + teplota), potom dodáme vrtnú rúrku API 5DP sbalíček pripravený na kontrolu-ktorá podporuje akceptáciu (MTC/CMTR + mechanické výsledky, plusMožnosti NDT a vnútorného povlaku, ak sú špecifikované v PO/ITP), takže korozívne{0}}nákupy služieb sa nespoliehajú na dohady.

Pre EPC a vŕtanie dodávateľov porovnanieVýrobcovia vrtných rúr v Číneadodávatelia vrtných rúr, rozhodnutie zvyčajne padne na disciplínu sledovateľnosti (mapovanie z tepla-do{1}}spoločného spojenia), ochranu pripojenia počas prepravy a na to, či je možné záznamy kontroly kvality uložiť priamo do systému projektu (ak je to špecifikované v PO/ITP).

1. Kvalita zvárania spojov nástrojov (skutočný štrukturálny hotspot)

2. Vŕtacie potrubie zriedkavo zlyhá najskôr v strede tela-problémy sa zvyčajne sústreďujú okolooblasť spoja nástroja / zvarupretože prenáša cykly{0}}tvorby, krútiaci moment a ohyb. Octal Pipe to kontroluje tak, že kĺb náradia považuje za procesný-kritický krok, nie za prídavok komodít-, a záznamy o odoslaní spájajú prácu kĺbu náradia späť so šaržou, takže akceptácia nezávisí od toho, že „vyzerá v poriadku“.

3. Tepelné spracovanie a konzistencia triedy (prečo "API 5DP" stále potrebuje dôkaz)

4. Kúpa vrtnej rúrky API 5DP neznamená len nákup štítku,-je to nákupopakovateľný mechanický výkondávka k dávke. Octal Pipe udržuje dodávky akosti konzistentné prostredníctvom kontrolovaného spracovania a dodáva mechanické výsledky v balíku dokumentov, takže obstarávanie môže schváliť dôkazy, nie sľuby dodávateľa.

5. Disciplína pri obrábaní závitov a meraní (vyrába sa-spoľahlivosť)

6. Väčšina oneskorení súprav je spôsobená vláknami: odieraním, zlým uchytením alebo poškodením, ktorému sa dalo predísť. Octal Pipe zaobchádza s kontrolou závitov ako s výrobnou kvalitou-závity sú chránené pri manipulácii, a keď si to vaša PO/ITP vyžiada, dodávka zahŕňadôkaz o meraní závitovtakže prijímajúci tím sa môže bez hádok odhlásiť.

7. Balenie ako súčasť kvality procesu (pretože preprava môže zničiť dobré potrubie)

8. Aj perfektne vyrobená fajka sa dá v logistike „pokaziť“. To je dôvod, prečo Octal Pipe považuje chrániče, stabilitu zväzkov a značenie podľa veľkosti/triedy/dĺžky za súčasť kontroly procesu-takže to, čo dostanete, je pripravené na spustenie, nie „potrebuje triedenie a opätovnú kontrolu“.

Keď získavate vrtnú rúrku na predaj pre aktívny program, najrýchlejším spôsobom, ako sa vyhnúť odmietnutiu „nevybaví“, je uviesť ju ako prispôsobený systém, nie generickú rúrku. Uveďte OD/WT a rozsah (R1/R2/R3), triedu (E75/X95/G105/S135) a presné označenie pripojenia (NC/IF/REG/FH alebo prémiové dvojité{8}}rameno), potom pridajte obmedzenia spojov nástrojov (priestor OD/kliešte) a požiadavky na chrániče pre manipuláciu a vyrovnanie dvora. Ak vaša PO/ITP vyžaduje dôkazy, vyvolajte vopred záznamy{10}}výsledky posunu (veľkosť tŕňa + vyhovuje/nevyhovuje), meranie závitu a rozsah NDT, iba ak je to špecifikované,-aby zásielka dorazila „pripravená na schválenie“ namiesto spustenia dodatočných kontrolných cyklov.

Kontaktujte teraz

Táto stránka pokrývaropné pole API 5DP vrtné potrubiena vŕtanie strún. Tabuľky veľkostí závitových vrtákov pre závity NPT sú samostatnou témou obrábania a nie sú súčasťou obstarávania vrtných rúr.

FAQ



Aký je rozdiel medzi API 5DP a ​​API RP 7G na nákup vrtných rúr?

API 5DPjenákupný a akceptačný štandardpre rozsah výroby/kontroly vrtných rúr.API RP 7Gsa používa skôr ako areferencia výberu(aké vstupy je potrebné zvážiť pre prvky vrtnej tyče a prevádzkové limity). V RFQ použite 5DP na uzamknutie prijatia a využite myslenie 7G, aby ste sa vyhli nákupu nesprávneho -triedneho/nesprávneho- pripojenia.

Čo by som mal špecifikovať pri kúpe vŕtacej rúrky API 5DP, aby som predišiel oneskoreniam pri montáži-priečinkov-?

UveďteOD/WT + rozsah (R1/R2/R3), stupňaa presnéoznačenie pripojenia(NC/IF/REG/FH) pluslimity spojov nástrojov(OD/priestor klieští). Pridaťchrániče závitova jasne uveďte akýkoľvek požadovaný rozsah kontroly (napr. meranie závitu/NDT) v PO, takže sa nič „nepredpokladá“.

Aké dokumenty by sa mali dodávať s vrtnou rúrou API 5DP na prichádzajúcu kontrolu?

Minimálne:MTC/CMTR (sledovateľnosť), záznam rozmerov/rovnostia baliaci zoznam mapovaný podľaveľkosť/trieda/dĺžka. Ak to vyžaduje váš PO/ITP, pridajtedôkaz o meraní závitov, plusSprávy o NDT/hydroteste/vplyveiba ak je to špecifikované,-takže prijatie je založené-na dôkazoch, nie na e-mailoch-.

Ako si vyberiem spoje a spoje nástrojov pre programy vŕtania s odchýlkou ​​alebo{0}}vysokým krútiacim momentom?

Pri práci s odchýlkou/vysokým{0}}krútiacim momentom poruchy a oneskorenia zvyčajne začínajú prispojenie/kĺb nástrojaoblasť, nie teleso potrubia. Vyberte si pripojenia, ktoré zodpovedajú vášmu štandardu súpravy/flotily, potom uzamknite obmedzenia spojov nástrojov a požiadavky na manipuláciu (ochrany/balenie), aby ste znížili poškodenie závitu a vyrovnali- odmietnutia; vyžiadajte si ďalšie záznamy o kontrole, keď to odôvodňuje vaša história porúch.

Certifikácie



Certifikát CE

Certifikát ISO 9001

Certifikát API Q1

Certifikát ABS

Certifikát AP-5L

Certifikát API-5CT



Rozsah OD: 2 3/8" – 6 5/8"

Známky: E75, X95, G105, S135

Dĺžky: R1 / R2 / R3

Typy rozrušenia:IU, EÚ, IEU

Spojenia:NC, IF, REG, FH, prémiové možnosti

Aplikácie:Hlboké vrty, HPHT, pobrežné, smerové vrty
