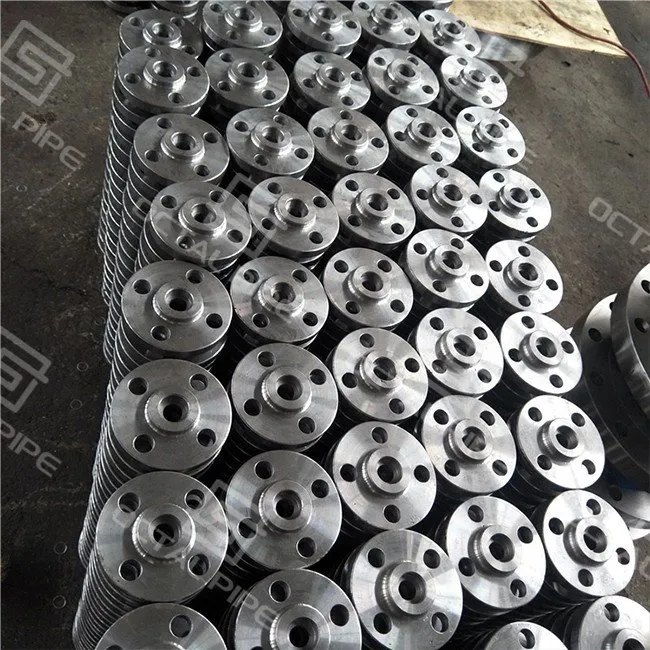

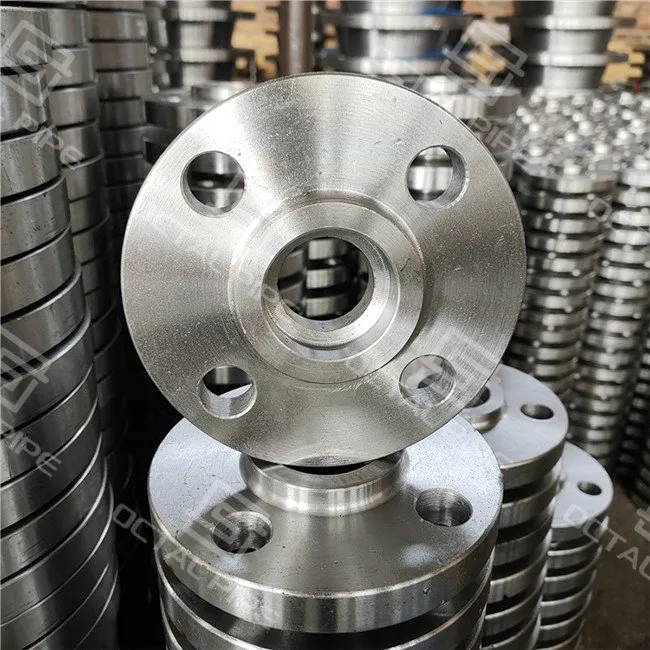

Socket Weld Flange

Hrdlové-tvarovky na zváranie sú navrhnuté pre kompaktné, vysokotlakové{1}}potrubné siete, kde sú kritické spoľahlivosť, tesnosť{2}}tesnosti a presné zarovnanie. Na rozdiel od pripojení na tupo-zvarové spoje tieto tvarovky umožňujú, aby sa koniec rúry usadil do presne{5}}objímky predtým, ako sa na vonkajšej strane aplikuje kútový zvar. To zaisťuje štrukturálnu integritu, znižuje nesúosovosť a zjednodušuje inštaláciu v stiesnených priestoroch, ako sú napríklad jednotky namontované na lyžiach, prístrojové stojany alebo potrubné moduly rafinérií a chemických závodov.

Octal Pipe dodáva celý rad kovaných nástrčných{0}}zváracích fitingov vyrobených preASME B16.11, vhodné pre ropné a plynárenské, petrochemické, energetické a priemyselné projekty po celom svete.

Všetky armatúry spĺňajúASME B16.11normy pre rozmery, hrúbku steny, tolerancie otvoru a menovité tlaky.

Materiálové možnosti zahŕňajú:

• uhlíková oceľ:ASTM A105, A350 LF2
• Legovaná oceľ:ASTM A182 F11 / F22 / F5
• Nerezová oceľ: 304 / 304L, 316 / 316L, 321
• Duplex a super duplex:pre aplikácie s vysokou-pevnosťou a vysokou-koróziou

Tlakové triedy: 3000#, 6000#, 9000#

Materiály sa vyberajú tak, aby optimalizovali mechanický výkon, zvárateľnosť a odolnosť proti korózii pri vysokom{0}}tlaku alebo pri vysokej{1}}tete.

Naše objímkové-tvarovky na zváranie pokrývajú každú potrebu pripojenia malých{1}}dier:

• Spojkyna spájanie rúr v rade-
• Reduktory(koncentrické a excentrické) pre prechody priemerov
• Lakte(45 stupňov a 90 stupňov) na priamy tok
• Odpaliska(rovnaké a redukujúce) na rozvetvenie potrubí
• odborovpre jednoduchú demontáž a údržbu
• Čiapkyna utesnenie koncov rúrok
• Socket{0}}Zváracie prírubypre kompaktné prírubové spoje

Tieto armatúry sú široko používané v:

• Zberače pary a kondenzátu v rafinériách a elektrárňach
• Chemický proces lyžiny a prívodné linky
• Prístrojové a úžitkové potrubie
• Vysokotlakové-hydraulické okruhy
• Kompaktné offshore alebo onshore moduly

Každá tvarovka začína kovaným predvalkom, ktorý poskytuje rovnomerný tok zrna a štrukturálnu hustotu, aby odolal únave, vibráciám a cyklickému zaťaženiu.

Obrábanie sa vykonáva pomocou presného CNC zariadenia, aby sa vyrobil otvor objímky, vnútorné osadenie a hrúbka steny s presnými toleranciami. Vnútorné povrchy sú hladké, aby sa zaistilo správne usadenie rúrok a zvary-bez úniku.

Tepelné spracovanie sa aplikuje podľa triedy ocele:

• uhlíková oceľ:normalizácia na zjemnenie štruktúry zŕn
• Legovaná oceľ:kalenie a popúšťanie pre pevnosť a húževnatosť
• Nerezová oceľ:roztokové-žíhanie na odolnosť proti korózii

Vonkajšie povrchy môžu byť potiahnuté alebo ošetrené, aby sa zabránilo korózii alebo poškodeniu pri manipulácii.

Octal Pipe presadzuje viac{0}}stupňové procesy QA/QC na zabezpečenie spoľahlivého výkonu:

• Materiálové testy:chemické zloženie, medza klzu a klzu, rázová húževnatosť
• Rozmerové kontroly:hĺbka hrdla, veľkosť otvoru, hrúbka steny, sústrednosť
• Overenie zvariteľnosti a zaoblenia:zabrániť koncentrácii stresu
• Ne{0}}deštruktívne testovanie (NDT):UT, MT, PT, RT podľa potreby
• Testovanie tlaku a netesnosti:hydrostatické alebo pneumatické testy na potvrdenie tesnenia

Všetky armatúry sú plne sledovateľné s frézovacími{0}}testovacími certifikátmi (MTC / EN 10204 3.1 alebo 3.2). Pre kritické projekty je k dispozícii kontrola treťou stranou.

Pri špecifikácii armatúr pre malé-vysokotlakové{1}}otvorové systémy záleží na každom detaile. Zváracie spojky Octal Pipe-sú navrhnuté tak, aby projektovým tímom poskytli dôveru vo výkon aj realizáciu.

• Spoľahlivý výkon pod tlakom:Každá tvarovka je precízne kovaná a opracovaná, aby sa zachovala rozmerová presnosť a štrukturálna integrita, čím sa minimalizuje riziko netesností, nesúosovosti alebo zlyhania zvarov v kritických procesných linkách.
• Efektivita inštalácie:Konštrukcia hrdla prirodzene vedie rúrku do správnej polohy, čím sa zjednodušuje montáž na mieste a skracuje sa pracovný čas. Rýchlejšia inštalácia pomáha udržiavať harmonogram projektov a znižuje celkové náklady.
• Kompaktný pôdorys pre úzky priestor:Ideálne pre lyžiny, prístrojové stojany a moduly, kde je obmedzený priestor, čím sa znižuje potreba nákladných úprav usporiadania alebo prepracovania.
• Flexibilita materiálu pre akúkoľvek službu:Od uhlíkovej ocele až po duplex a super duplex, naše armatúry sú prispôsobené korozívnym, -teplotám a{1}}aplikáciám pod vysokým tlakom, čo tímom obstarávateľov umožňuje čerpať všetky projektové požiadavky od jediného dôveryhodného dodávateľa.
• Úplná dokumentácia a sledovateľnosť:Každá armatúra sa dodáva s-testovacími certifikátmi (EN 10204 3.1/3.2) a voliteľnou kontrolou treťou-stranou, čo zjednodušuje súlad s QA/QC a schvaľovanie projektov.
• Znížené riziko, nižšie celkové náklady na vlastníctvo:Spojením odolnosti, jednoduchosti inštalácie a globálnej spoľahlivosti dodávok, fitingy Octal Pipe minimalizujú prestoje a náklady na údržbu, čím podporujú rozpočty projektov aj prevádzkové ciele.

Octal Pipe spája komplexný sortiment produktov,-kvalitnú výrobu, certifikované materiály a profesionálnu inžiniersku podporu. Naše tvarovky sú skladované vo viacerých druhoch ocele pre rýchle globálne dodanie, s možnosťou výroby vlastných rozmerov, hĺbok hrdla alebo hrúbky steny.

Technická podpora zahŕňa poradenstvo pri výbere materiálu, overenie tlakového hodnotenia a odporúčania na inštaláciu, čo pomáha EPC a koncovým{0}}používateľom na celom svete spoľahlivo a efektívne dokončiť malé-vysokotlakové{2}}systémy.
