Kladivárske odbory

V reálnych projektoch sa kladivové zväzky Octal zvyčajne používajú v týchto častiach systému:

• Trhacie práce– pripojenie frac čerpadiel a mixérov k povrchovému železnému železu. Tieto čiary vidia vysoký tlak, silnú pulzáciu a piesok-naplnené tekutiny a často sa vytvárajú a prerušujú, často každý deň.
• Cementovanie a okysľovanie– budovanie a búranie vysokotlakových{0}}linkov cementu, kyselinových liniek a vratných potrubí; úlohy sú krátke a intenzívne a posádky potrebujú rýchlo položiť a natiahnuť šnúry bez zložitých nástrojov.
• Tlmiace, zabíjacie a zdvíhacie potrubia– spájanie škrtiacich ventilov, škrtiacich potrubí, potrubných rozvodov a vertikálnych stúpačiek, často pri 10 000 – 15 000 psi a pri kritickej kontrole vrtu.
• No test a flowback– pripojenie testovacieho stromu k separátorom a líniám splachovania, kde je potrebné zmeniť usporiadanie medzi jamkami a líniami v krátkom čase.
• Vstrekovanie a likvidácia vody– vo vstrekovacích zariadeniach a likvidačných staniciach sú odbory umiestnené pri vysokotlakových{0}}uzloch rozdeľovača, kde je potrebná pravidelná údržba alebo izolácia linky.

Tam, kde sú prítomné H₂S a CO₂, môžeme dodať príklepové spojky s materiálmi a tesneniami vyhovujúcimi NACE MR0175 / ISO 15156, takže požiadavky na servis a dokumentáciu sú už zabudované do dodávky a pri výstupnej kontrole sa neodhalia.

Osmičkové kladivové spojky sú navrhnuté tak, aby zodpovedali číselným systémom a tlakovým triedam bežne používaným na moderných Frac a potrubných systémoch:

V prípade železných a studňových testovacích systémov môžeme tieto spoje zladiť so spojmi mláďat (1"–5", 1–20 stôp, 1 000 – 20 000 psi) a integrálnymi T-kusmi, krížmi a kolenami v rovnakej tvarovej a tlakovej triede, takže celá rada dodržiava jeden konzistentný štandard.

Dôvod, prečo kladivové zväzky zostávajú predvoleným spojením na mnohých spreadoch a rozdeľovačoch, spočíva v tom, ako sa správajú v teréne:

• Rýchla montáž a rozloženie

So zásuvkou, samcom a krídlovou maticou môže člen posádky vytvoriť alebo prerušiť spojenie pomocou perlíka, bez krúžku prírubových skrutiek, podložiek a viacerých kľúčov. To šetrí čas pri ukladaní a vyberaní žehličky pred a po každej práci.

• Schopnosť vysokého{0}}tlaku so známymi číslami

Pri správnom výbere a výrobe zvládajú prípojky prevádzkový tlak 5 000 – 20 000 psi a pulzáciu tlaku počas celej životnosti žehličky. Pretože naše spojky Fig 602 / 1002 / 1502 zodpovedajú rozmerom štýlu FMC / WECO, hodia sa do existujúcich železných systémov bez toho, aby si vynútili zmenu dizajnu.

• Prispôsobiteľné rôznym médiám a prostrediam

Od čistej vody a oleja až po cementovú kašu, kyslé a kyslé produkované kvapaliny, môžeme konfigurovať materiály a elastoméry (NBR, HNBR, FKM atď.) tak, aby vyhovovali médiu a teplote. Pre kyslú prevádzku sú tvrdosť a chémia kontrolované z hľadiska kompatibility NACE MR0175, čím sa znižuje riziko praskania a netesností.

Výsledkom je štýl pripojenia, ktorý operátori poznajú, posádkam vyhovuje a projektanti môžu s istotou špecifikovať vysokotlakové, často prestavované linky.

V mnohých projektoch zákazníci začínajú tým, že žiadajú iba príklepové spoje, a potom sa rýchlo rozhodnú štandardizovať celý žehliaci systém u nás, pretože to zjednodušuje dizajn aj nákup.

Pre železo na frak a studňu dodávame kompletnú sadu príklepových spojok v špecifikovaných číslach a tlakových triedach, plus zodpovedajúce:

• Spojovacie kĺby mláďat (priame dĺžky)

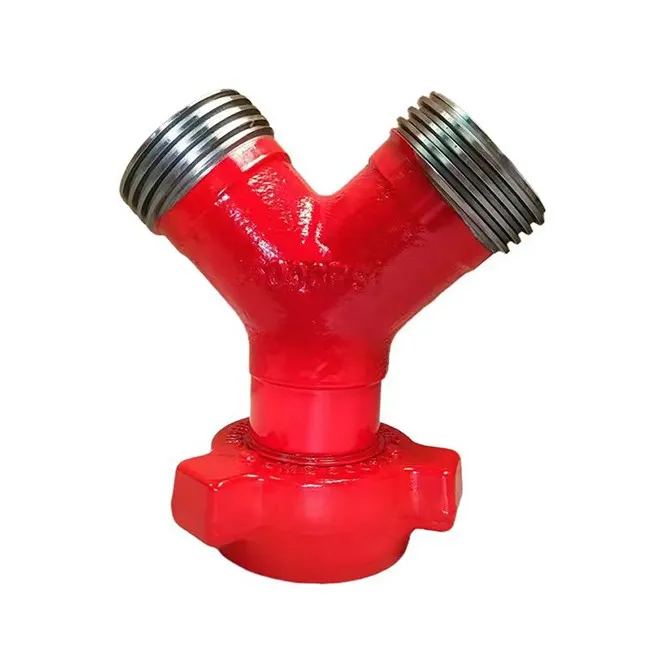

• Integrálne odpaliská a kríže
• Dlhý-polomer a uhol 90 stupňov
• Kusové ventily a škrtiace ventily so spojovacími koncami

To umožňuje, aby vedenie od ústia vrtu k frac alebo testovaciemu zariadeniu využívalo jeden štandard pripojenia od konca po koniec.

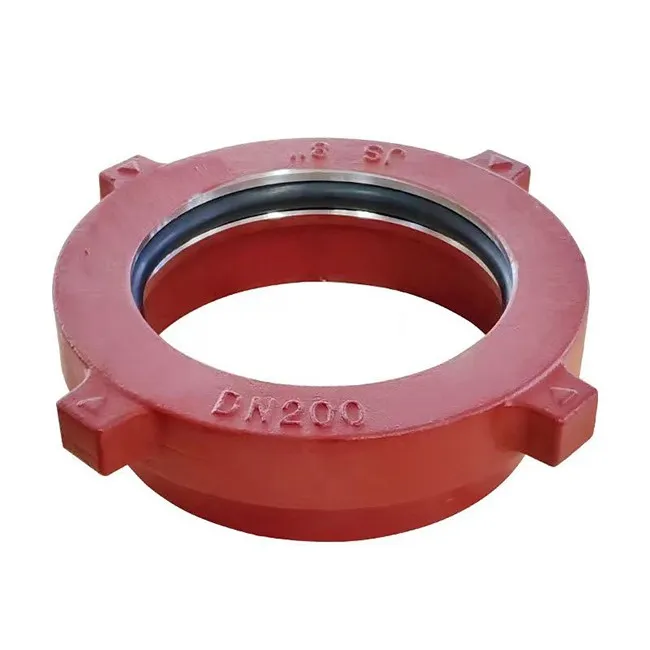

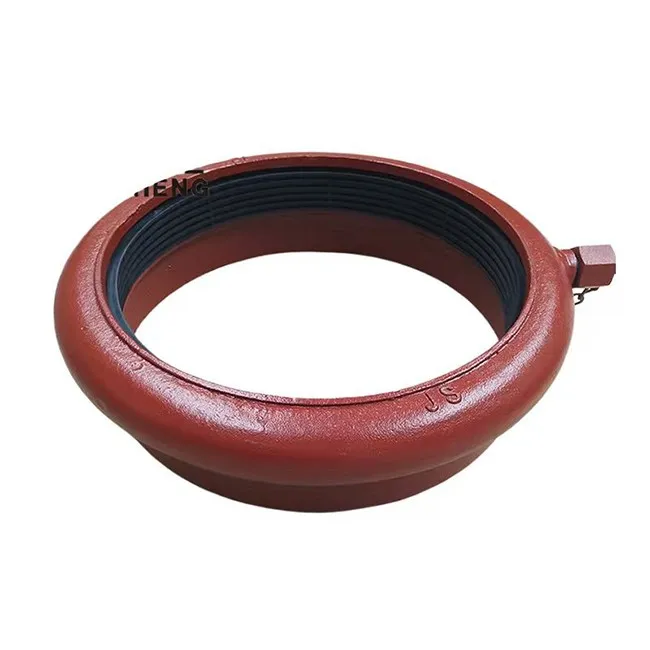

Pre cirkulačné a odvodňovacie potrubia na nádržiach odporúčame spojky pneumatík alebo teleskopické oceľové spojky s potrubím s väčším priemerom, ktoré absorbujú nesúosovosť a tepelný pohyb medzi nádržami bez toho, aby sa potrubie pri každej zmene usporiadania prerezávalo a znovu zváralo.

V prípade zariadení na vstrekovanie a likvidáciu vody často kombinujeme spojovacie konce v blízkosti ústia vrtov a skupín ventilov (kvôli ľahkej údržbe a úprave) s prírubovými koncami smerom k hlavnému technologickému potrubiu a zariadeniu, aby ste dosiahli správnu rovnováhu medzi flexibilitou a-dlhodobou stabilitou.

Vo všetkých prípadoch to, čo dostanete, nie je krabica náhodných častí, ale koordinovaný balík spojov, priamych spojov, armatúr, ventilov a rozdeľovacích cievok navrhnutých tak, aby spolupracovali pri rovnakých číslach, tlakoch a typoch pripojenia.

Vysokotlakové príklepové spoje sú súčasťou tlakovej obálky. Musia nielen pracovať v teréne, ale musia obstáť aj pri kontrole vlastníkov, EPC a inšpektorov- tretích strán.

Prístup spoločnosti Octal ku kvalite a dokumentácii zahŕňa:

• Vysledovateľné materiály a výkovky– výkovky z legovanej ocele s riadenou chémiou; každá šarža tepla a kovania je vysledovateľná až po hotové spoje.
• Riadené obrábanie– kritické tesniace povrchy a závity sú obrábané CNC a kontrolované špeciálnymi meracími prístrojmi, čo zaisťuje rozmerovú presnosť a zameniteľnosť s komponentmi v štýle FMC / WECO.
• Vhodné tepelné spracovanie– normalizácia alebo kalenie-a{1}}cyklov temperovania pre pevnosť a húževnatosť; kontrola tvrdosti pre kyslé-servisné zväzky podľa NACE MR0175 / ISO 15156.
• Tlakové a tesniace skúšky– hydrostatické a tesniace skúšky pri 1,5-násobku pracovného tlaku na šarže alebo 100 %, ak je to špecifikované, so záznamami o skúškach, ktoré sa vedú podľa projektu.
• Kompletné balíky dokumentácie– EN 10204 3.1 / 3.2 MTC, certifikáty tlakových skúšok, tabuľky tepelného-spracovania a správy o rozmeroch v prípade potreby zostavené do knihy štruktúrovaných údajov.
•

Pri projektoch v regiónoch, ako je Stredný východ alebo Severná Amerika, tento druh balíka dokumentácie pomáha skrátiť konečné schválenie,{0}}kontrolu treťou stranou a colné odbavenie a znižuje riziko-prepracovania na poslednú chvíľu v dôsledku chýbajúcich certifikátov.

Keď sa Octal stará o kladivové spoje a súvisiaci železný systém, niekoľko vecí sa zvyčajne stane pre váš tím jednoduchším:

• Zarovnanie špecifikácií

Namiesto manipulácie s číslami, tlakovými triedami a typmi služieb dodávateľom podľa dodávateľa nám môžete zaslať svoje aktuálne údaje. Mapujeme veľkosti, čísla a hodnotenia k položkám Octal, jasne oddeľujeme štandardné a kyslé služby a vraciame čistý zoznam, ktorý môže ísť priamo do vašej internej kontroly a kúpnej zmluvy.

• Menej rozhraní, jasnejšia zodpovednosť

Spojky, spoje mláďat, kolená, T-kusy, ventily a rozdeľovacie cievky pochádzajú z jedného zdroja. Technické objasnenia a zmeny harmonogramu sa riešia na jednom mieste a nie u viacerých dodávateľov, čo znižuje medzery a prekrývania medzi rozsahmi dodávok.

• Hladšia inštalácia na mieste

Pretože čísla obrázkov, tlakové triedy a typy pripojenia sú v strojárstve a výrobe zjednotené, môžu posádky inštalovať podľa výkresov, s menším počtom prekvapení na dvore a menšou potrebou improvizovaných adaptérov a zvárania v teréne.

• Prevzatie a odovzdanie upratovačky

Vďaka konzistentným dokumentom a jasne označeným častiam môžu majitelia, dozorcovia a tretie strany rýchlo priradiť každú figúrku kladiva a číslo tepla k ich certifikátom. To znamená menej komentárov typu „odošlite znova“ a menej času stráveného honbou za papierovaním v záverečnej fáze.
