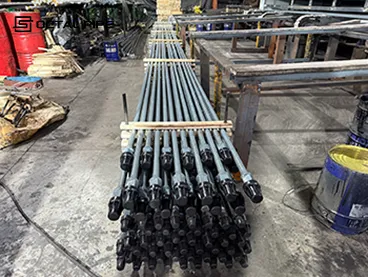

Na čo sa používa prísavná tyč?

A prísavná tyčsa používa na prenos pohybu a zaťaženia z povrchového pohonu do dolného čerpadla v tyčovom -systéme zdvihu. V lúče- čerpanej studni sa tyč tyče pohybuje nahor a nadol vo vnútri hadičky a poháňa piest čerpadla, ktorý zdvíha vyrobenú tekutinu na povrch. V tomto zmysle tyč nie je len oceľová tyč vo vrte; je to pracovné mechanické spojenie medzi povrchovou čerpacou jednotkou a čerpadlom pod ňou. SLB popisuje tyčový reťazec ako spojenie medzi povrchovým systémom a dolným čerpadlom a poznamenáva, že systémy tyčových{5}}čerpadiel zostávajú jednou z najbežnejších metód umelého-zdvíhania v ropných vrtoch.

Pri praktickom použití na ropných poliach,výber prísavnej tyčevychádza zo skutočnéhoprút-na strunu. Medzi kľúčové premenné patríhĺbka nastavenia čerpadla, veľkosť hadičky, veľkosť čerpadla, tekutinové zaťaženie, leštené zaťaženie tyče, dĺžka zdvihu, úderov za minútu, acieľová rýchlosť produkcie. Dizajn musí tiež zvážiťdobre odchýlka, hadicový kontakt, pomer plynu-kvapaliny, piesku, parafín, stupnica, a korozívne médiá ako naprCO2aH2S. Tieto faktory určujú, či by mala byť šnúra prútujeden-priemeralebozúžený, ktorýprútový stupeňapriemerby sa malo použiť, či už atyč vyššej{0}}pevnostisa vyžaduje a akospojkyaponíky prútyby sa mali zhodovať.

Pri vratnom zdvihu tyče struna prísavnej tyče premieňa povrchový vratný pohyb na pohyb pumpy v hĺbke. Jednotka nosníka zdvíha a spúšťa strunu; piest čerpadla sleduje tento pohyb a posúva tekutinu cez hadičku. V službe PCP je tyčová struna zároveň -prenosovým členom krútiaceho momentu, takže nepracuje iba v axiálnom napätí. Preto sa výber prútov nedá oddeliťčerpací režim, geometria studne, azaťažovací cyklus.

Kompletnéprútový reťazecnie je obmedzený natyče plnej{0}}dĺžky. API 11Bkrytyoceľové prísavkyaponíky prútyspolu sleštené tyče, spojky, platinové tyče, leštené tyčové svorky, vypchávky, ačerpacie odpaliská. Inprevádzka v teréne, tieto položky fungujú akojeden tyčový-systém zdvihuskôr ako izolované komponenty, pretožezaťaženie struny, výkon pripojenia, pristátie čerpadla, hadicový kontakt, aspustiť životvšetko závisí od kombinovaného správaniatyče, krátke úseky, spojky, asúvisiace príslušenstvo.

Rodinu produktov je možné čítať jasnejšie prostredníctvom komponentov nižšie:

A prútový reťazectreba hodnotiť ako anintegrovaný pracovný systémskôr ako izolovanýtelo tyče. Správny výberprútový stupeňapriemersama o sebe nezaručuje uspokojivévýkon v teréne. Predčasnenosiť, únava, chyba pri pristátí, apoškodenie kontaktu- hadičiekmôže ešte nastať, keďpony-súčet udíc, dizajn spojky, leštená-časť tyče, alebopodpora nižších-reťazcovje v rozpore so skutočnosťoudobre profil, zaťaženie struny, aprevádzkový režim.

Aktuálne údaje výrobcu-zarovnané s rozhraním API sú pomerne konzistentné na strane štandardnej{1}}dĺžky, ako je znázornené v tomto [Veľkosti, dĺžky a prúty pre poníky]referenčné. Tenaris uvádza nominálne{1}}dĺžky prísaviek25 stôp a 30 stôp, pričom prúty na pony sú uvedené na2, 4, 6, 8, 10 a 12 stôp. Produktová stránka SLB tiež identifikuje25- a 30-ftové prútya poníky prúty v2-, 4-, 6-, 8- a 10-ftdĺžky. Obchodné katalógy bežne uvádzajú priemery tela tyče od5/8 palcovcez1-1/8 palcaa niektoré katalógy siahajú ešte ďalej1-1/4 palcaalebo1-1/2 palcav závislosti od produktovej série a výrobcu. Aktuálny zoznam produktových stránok spoločnosti Octal5/8 palca až 1-3/4 palcanaprieč celou jeho-rodinou tyčí, zatiaľ čo jeho-stránky s vysokou pevnosťou sú uvedené5/8 palca až 1-1/8 palcapre danú trasu.

Na stiahnutie: Referenčná veľkosť a dĺžka prísavnej tyče

A pony tyč vs prísavka tyčporovnanie je teda hlavne rozdiel v dĺžke a funkcii tyče-reťazca, nie rozdiel v základnom účele. Pony tyče sa používajú na dokončenie výpletu do požadovanej hĺbky pristátia bez toho, aby pumpa bola nútená sedieť príliš vysoko alebo príliš nízko.

ŠtandardPrísavná tyč API 11Btrieda setje postavený okoloC, K a D. Verejná literatúra o produktoch dôsledne spája tieto triedy s rastúcimi požiadavkami na zaťaženie a koróziu:stupeň Cpre ľahší servis,Stupeň Kkde je dôležitejšia odolnosť proti korózii astupeň Dpre vyššiu{0}}záťažovú službu ako C alebo K. Verejné komerčné súhrny opakujú rovnakú logiku rozsahu ťahu: C a K sa bežne zobrazujú naPevnosť v ťahu 90 000 – 115 000 psi, zatiaľ čo D sa bežne zobrazuje na115 000 – 140 000 psi. Prémiové a špecifické{1}}cesty výrobcu sa potom rozširujú nad základné stupne API do stupňov, ako sú naprKD, DXS, HA, HS, HL a HYv závislosti od dodávateľského systému.

Stiahnite si: Prísavné tyče a referencie radu produktov

Kľúčovým bodom je tovýber triedy prísavnej tyčeje areťazec-dizajnadobre{0}}povinné rozhodnutie, nie jednoduchýkatalógový výber. Vybraná známka musí zodpovedať skutočnostileštené zaťaženie tyče, hĺbka nastavenia čerpadla, závažnosť stresového cyklu, korózne prostredie, aprevádzkový režimstudne. Z praktického hľadiska ľahšia-povinnosťpiestové studnemôžu zostať v rámci APIC / K / Drozsah, zatiaľ čohlbšie studne, vyššie cyklické zaťaženie, väčšia odchýlka, PCP krútiaci momentalebo agresívnejšiekorózne podmienkymôže posunúť dizajn smeromprémiealeboséria vysokopevnostných tyčí-. Z tohto dôvodu by sa známka mala čítať spolu spriemer tyče, strunový kužeľ, trieda spojkya očakávanéúnavový život, pretožeprútový reťazecuspeje alebo zlyhá ako azladený mechanický systémskôr ako izolovanýoznačenie stupňa.

A štandardná prísavná tyčsa všeobecne používa tam, kde výplet prútu môže byť navrhnutý v rámci normálneho rozsahu triedy API 11B a jamka nekladie neobvykle vysoké zaťaženie v ťahu, krútiaci moment alebo požiadavku na únavu. Z praktického hľadiska sú štandardné tyče bežne prispôsobené konvenčným lúčom -čerpacích studní, miernym hĺbkam a prevádzkovým podmienkam, kde zaťaženie tyče, odchýlka a úroveň korózie zostávajú v rámci limitov vybranej triedy API.

A [vysokopevná prísavka v porovnaní so štandardnou prísavnou tyčou]porovnanie sa stáva dôležitým, keď sa stav vrtu dostane za praktický rozsah štandardného výberu tyče API. To zvyčajne zahŕňahlboké studne, väčšie zaťaženie tyče, studne s vysokým-prietokom, Služba PCP, alebo prevádzkové podmienky, kdeúnavový výkonsa stáva kritickejším faktorom dizajnu. Vysoká{1}}stránka Octal umiestňuje svoju H/HY trasuhlboké, ťažké{0}}zaťaženie a korozívne vrty, pričom porovnávacia príručka Lufkin umiestňuje prémiové stupne ako naprKD, DXS, HA a HSvo studniach s vyššou únavou, korozívnymi kvapalinami a požiadavkami na PCP/slim{0}}diery.

Na stiahnutie: Štandardné vs vysokopevnostné prísavky Referencie

Rozdiel nie je len v tom, že jeden prút je „silnejší“. Užitočnejší rozdiel je funkčný: štandardné prúty často postačujú v konvenčnej piestovej prevádzke, zatiaľ čo vysoko{1}}pevné prúty sa vyberajú vtedy, keď musí struna prežiťvyššia záťaž, výraznejšia únava, pridaný krútiaci moment, alebo náročnejšia geometria studne.

Služba prísavnej tyče by sa mala chápať skôr pod skutočným poplatkom ako pod širokým priemyslovým označením.V prevádzke v teréne sa struna prúta vyberá podľa špecifickostispôsob čerpania, hĺbka studne, tekutinové zaťaženie, dobre trajektóriu, akorózny profilstudne. Inžinierskou otázkou nie je len to, či vrt ťaží ropu, ale či pod ním funguje výplet tyčevratné zaťaženie, torzné zaťaženie, bočné zaťaženie od odchýlky, vysoká hmotnosť tekutého-kolónualebo chemicky agresívny-tekutý systém. Tieto podmienky určujú, či reťazec má zostať v rámci konvenčnej obálky triedy API alebo sa má pohybovať smerom k inejpriemer tyče, strunový kužeľ, trieda spojky, aleboséria vysokopevnostných tyčí-.

Prísavné tyče sa bežne používajú v nasledujúcich podmienkach:

• konvenčným lúčom-čerpané studnekde tyčová struna poháňa vratnú pumpu a hlavné zameranie dizajnu jecyklické axiálne zaťaženie, hĺbka nastavenia čerpadla, aleštené zaťaženie tyče;
• PCP jamkykde musí struna prúta prenášaťnepretržitý točivý momentdo dolného rotora, pričom zároveň prenáša hmotnosť struny a prevádzkové zaťaženie vo vnútri potrubia;
• hlboké tyče-zdvíhacie studnekde horná struna nesie vyššie opakované ťahové zaťaženie pri dlhšej dĺžke struny, takžekužeľový dizajn, odolnosť proti únave, avýkon pripojeniakritickejší;
• vychýlené alebo dogleg studnekde je struna prútu vystavenáhadicový kontakt, opotrebovanie spojky, ariziko deformácie-súvisiace s kompresiounajmä v spodnej časti struny;
• korózne studnekde produkovaná tekutina obsahuje významnévoda, CO2, H2Salebo iných korozívnych komponentov, takže výber triedy musí brať do úvahy nielen pevnosť, ale ajodolnosť proti koróziia spoľahlivosť inhibítorov;
• ťažká tekutina-stĺpcovtam, kde vyššia hustota kvapaliny, väčšia náplň čerpadla alebo vyššie výrobné ciele zvyšujú zaťaženie struny tyče a posúvajú dizajn smerom k väčším priemerom, silnejším typom alebo dôkladnejšie vyváženému kužeľu.

Niekoľko príkladov polí objasňuje servisnú logiku:

• V ahlboká vratná studňa, horné časti tyče pozri opakovanevysoké zaťaženie v ťahupri každom údere. V tomto stave nie je dôležitá len nominálna pevnosť tyče, ale ajúnavová životnosť pri upchatom a závitovom spojení, integrita spojkya či zúženie struny udržuje napätie hornej{0}}struny v prijateľnom rozsahu.
• V asa dobre odchýlilstruna nesmie zostať vycentrovaná v hadičke.Spojka ODsa môže dotýkať steny rúrky a spodná tyč tyče sa môže v časti zdvihu stlačiť. Za týchto podmienok,platinové tyče, stabilizačné tyče, vodidlá tyče a výber spojky sa stávajú súčasťou stratégie kontroly{0}}opotrebenia a nie voliteľným príslušenstvom.
• V aPCP dobre, struna prútu nefunguje len pri axiálnom zaťažení. Musí prenášaťkrútiaci moment povrchového pohonudo vrtného rotora, pričom zároveň nesie váhu struny vo vrte. V dôsledku toho je tyčový systém vystavený kombinovanémutorzné napätie, axiálne napätie, cyklické zaťaženie, a v odchýlených studniach dodatočnýhadicový kontaktanosiť. Pri tejto službe sa musí trieda tyče, priemer, spojovací systém a výber spojky čítať spolu.
• V akorozívna studňa, otázkou dizajnu nie je len to, či výplet unesie záťaž. Ide tiež o to, či vybraný typ prúta dokáže udržaťspustiť životv prítomnostivyrobená voda, CO2, H2Sa aktuálny program inhibítorov. V týchto studniach musí návrh tyče-zohľadňovať riziko korózie, interakciu únavy a či je zvolený druh vhodný počas celého servisného intervalu.

Prútysú spojené pomocouspojkya vybratétrieda spojkyovplyvňuje obojeintegrita struny-tyčeaopotrebovanie hadičiek. Verejná literatúra zameraná na API-identifikujeTrieda TaTrieda SMako bežnéAPI spojovacie triedy, pričom niektoré produktové systémy zahŕňajú ajvysokopevnostné spojenietrasy pre náročnejšiu obsluhu. Pretoževonkajší priemer spojkyje väčšia ako telo tyče, spojka je často prvou časťou struny, ktorá sa dotýka steny rúrkyvychýlené studne. Z tohto dôvodu by sa výber spojky mal hodnotiť spolu sprútový stupeň, zaťaženie struny, dobre odchýlkaa očakávanépodmienky opotrebovania, a nie ako samostatný doplnok.

Praktický bod je jednoduchý: trieda tyče, priemer tyče a trieda spojky by sa mali chápať ako jeden pracovný systém. Prút s vysokou{1}}pevnosťou a nesprávnou stratégiou spájania môže v prevádzke stále naraziť na opotrebovanie, únavu alebo problémy s kontaktom- hadíc.

A prísavná tyčje štandardná-časť prúta, ktorá sa používa na výrobu väčšiny výpletu prúta. Aprút na poníkaje kratšia časť prútu používaná na nastavenie celkovej dĺžky struny. Aktuálna literatúra zosúladená s API-uvádza štandardné tyče na25 stôp a 30 stôp, zatiaľ čo pony tyče sú bežne uvedené na2, 4, 6, 8, 10 a 12 stôp.

Tento rozdiel je funkčný, nielen rozmerový. Pony tyče sa používajú vtedy, keď je potrebné upraviť konečné nastavenie tyče tak, aby pumpa správne dopadla a geometria zdvihu fungovala tak, ako má.

Bezplatná cenová ponuka

FAQ





01.Je možné použiť tú istú strunu prísavnej tyče na čerpanie lúča aj na službu PCP?

Nie automaticky.Pumpovanie lúčomhlavne zaťažuje strunu prútuvratné axiálne napätie, zatiaľ čoSlužba PCPtiež dodávatorzné zaťaženiea rôzne podmienky opotrebovania spojky, takže stupeň, priemer a dizajn spojenia je často potrebné posudzovať inak.

02.Kedy je potrebný pony prút v prísavnom prúte?

A prút na poníkasa používa, keď musí byť koncová tyč tyče{0}}vyrovnaná tak, aby čerpadlo dopadlo v požadovanej hĺbke. Verejná literatúra o produktoch-zaradená do rozhrania API bežne uvádza štandardné tyče na25 stôp a 30 stôp, a pony prúty na2 – 12 stôppre túto funkciu nastavenia.

03. Znamená vyšší stupeň prúta vždy lepší výplet prútu?

NieVýber stupňasa musí zhodovaťdobre povinnosťvrátaneúroveň zaťaženia, úroveň korózie, závažnosť únavya či reťazec funguječerpanie lúčaaleboPCPslužby. Prémiové alebo vysokopevnostné{1}}rady sa používajú, keď sa skutočná prevádzka presunie za praktický rozsah triedy API, nie ako predvolená inovácia.

04. Prečo je výber spojky dôležitý, ak je už typ tyče správny?

Pretožespojkysú súčasťou systému pracovných tyčí-, nielen konektorov. Vplyv ich triedy, tvrdosti a vonkajšieho priemeruprenos nákladu, integrita spojenia, ahadicový kontakt, najmä vvychýlené studnekde sa spojky môžu najskôr dotýkať steny potrubia.
