Čo je žiarové zinkovanie?

Žiarové zinkovanie je post{0}}výrobný proces ochrany proti korózii, pri ktorom sú vyčistené oceľové alebo železné komponenty úplne ponorené do kúpeľa roztaveného zinku, ktorý sa zvyčajne udržiava pri815 – 850 stupňov F (435 – 455 stupňov)s chémiou zinkového kúpeľa špecifikovanou podASTM B6. Keď sa oceľový povrch dostane do kontaktu s roztaveným zinkom, zinok reaguje so železom a vytvára vrstvy zliatiny zinku a železa s vonkajšou vrstvou zinku. Táto metalurgická reakcia je základným rozdielom medzi žiarovým zinkovaním a jednoduchým povrchovým náterom.

Keďže proces sa vykonáva po rezaní, vŕtaní, zváraní a tvarovaní, žiarovo pozinkovaný povlak{0}} môže chrániť hrany, rohy, otvory pre skrutky, oblasti zvarov, konzoly a komplexne vyrobenú geometriu v jednom cykle ponorenia. Vďaka tomu je vhodný pre oceľové diely vystavené vonkajšej atmosfére, vlhkosti rastlín, cestnej soli, striekajúcej vode a dlhým intervalom údržby, vrátane konštrukčných rámov, podpier rúr, zábradlí, úžitkového hardvéru a vyrobených oceľových zostáv.

Kvalita žiarovo pozinkovanej ocele-neposudzujeme len podľa jasu. Odborná kontrola sa zvyčajne zameriava na hrúbku náteru, kontinuitu povrchu, priľnavosť, holé alebo nenatierané plochy, stav opravy a príslušné normy, ako napr.ASTM A123, ASTM A153, ASTM F2329, ASTM A780, aleboISO 1461. Z praktického hľadiska sa žiarové zinkovanie vyberá vtedy, keď oceľové diely potrebujú merateľný, odolný zinkový povlak, ktorý môže chrániť skutočné vyrobené povrchy, a nie len poskytovať čistý vzhľad.

Proces možno chápať v troch fázach:

1. Oceľový povrch je chemicky čistenýtakže zinok môže prísť do kontaktu s holým železom.
2. Roztavený zinok reaguje so železoma vytvára intermetalické vrstvy zinku{0}}železa.
3. Povlak chráni oceľprostredníctvom bariérovej ochrany, obetnej ochrany a{0}}dlhodobej tvorby zinkovej patiny.

Preto je dôležitá príprava povrchu. Ak na povrchu zostane olej, hrdza, okuje, farba, zváracia troska alebo oxid, zinok nemôže vytvoriť súvislú reakčnú vrstvu. Výsledkom môžu byť holé miesta, slabý rast povlaku alebo slabá kontinuita povlaku.

Žiarovo-pozinkovaná oceľ chráni základný kov niekoľkými spôsobmi:

• Ochranná bariéra:zinkový povlak oddeľuje oceľ od kyslíka, vlhkosti a korozívnych médií.
• Katódová ochrana:ak je povlak poškriabaný, zinok prednostne koroduje a pomáha chrániť blízku odkrytú oceľ.
• Ochrana patiny:po zvetrávaní sa na povrchu zinku vytvárajú stabilné produkty korózie, ktoré spomaľujú rýchlosť korózie.

Táto kombinácia je to, čo odlišuje žiarové zinkovanie od mnohých tenkých zinkových povlakov alebo náterových systémov.

Na stiahnutie: Kontrolný zoznam procesu žiarového zinkovania

Vo väčšine operácií dávkového zinkovania sa oceľ po rezaní, zváraní, vŕtaní alebo tvarovaní máča. To je dôležité, pretože hrany, otvory, zvárané oblasti a vyrobené povrchy môžu všetky prijať zinkový povlak v jednom cykle ponorenia za predpokladu, že konštrukcia umožňuje správne odvetrávanie a odvodnenie.

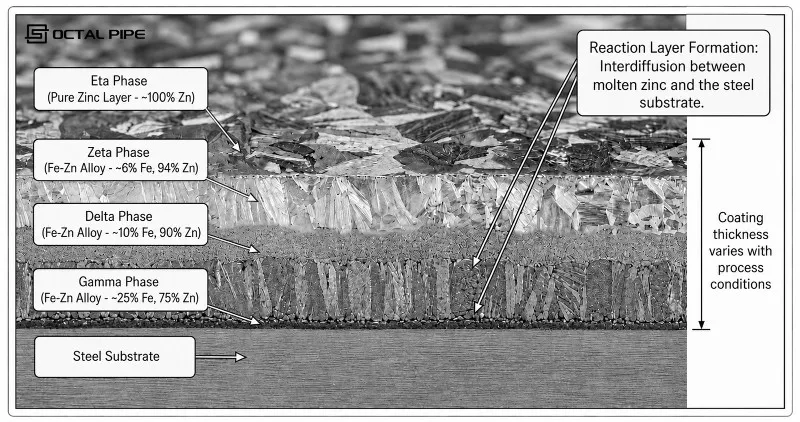

Štruktúra povlaku je najdôležitejším technickým bodom pri žiarovom zinkovaní. Žiarovo-pozinkovaný povlak nie je jediný čistý zinkový film. Ide o vrstvený systém vytvorený difúziou a reakciou medzi zinkom a železom. Typický povlak HDG zahŕňa vrstvy zliatiny zinku a železa v blízkosti povrchu ocele a vrstvu čistého zinku na vonkajšej strane.

Stiahnite si:Príručku o anatómii a ochrane proti korózii galvanizovaného povlaku{0}}za tepla

Vrstvy zliatiny zinku{0}}železa sú tvrdšie ako čistý zinok a sú pevne spojené s oceľou. To pomáha povlaku odolávať poškodeniu pri manipulácii, oderu pri preprave, kontaktu pri inštalácii a miestnemu opotrebovaniu hrán alebo rohov. Vonkajšia vrstva Eta je mäkšia a ťažnejšia, čo pomáha absorbovať menšie nárazy a poskytuje hlavný zinkový povrch pre poveternostné vplyvy.

Prečo na vrstvenej štruktúre záleží

Vrstvený povlak poskytuje žiarovo zinkovanej oceli- niekoľko praktických výhod:

• Povlak je spojený s oceľou prostredníctvom metalurgickej reakcie.
• Rohy a hrany zvyčajne dostávajú dobré pokrytie, pretože celý vyrobený diel je ponorený.
• Menšie poškodenie povlaku okamžite nevystaví oceľ rýchlej korózii.
• Zinok môže poskytnúť obetnú ochranu okolo malých škrabancov alebo rezných oblastí.
• Povlak je možné merať, kontrolovať a špecifikovať podľa noriem.

Táto vrstvená štruktúra je tiež dôvodom, prečo sa vzhľad HDG povlaku môže líšiť. Niektoré časti sú svetlé a trblietavé, zatiaľ čo iné sú matne sivé alebo matné. Matne sivý povrch automaticky neznamená zlé pozinkovanie. Chémia ocele, najmä obsah kremíka a fosforu, môže urýchliť rast zliatiny zinku{3}}železa a vytvoriť hrubší a tmavší povlak.

Zinková patina a dlhodobá-ochrana

Po vystavení žiarovo{0}}pozinkovanej ocele atmosfére začne vonkajší povrch zinku reagovať s kyslíkom, vlhkosťou a oxidom uhličitým. Časom sa na povrchu vytvorí stabilná zinková patina. Táto patina znižuje rýchlosť korózie zinku a predlžuje životnosť. Novo pozinkovaná oceľ sa však musí správne skladovať. Ak sú diely pevne naskladané vo vlhkom prostredí bez prúdenia vzduchu, môže sa vytvoriť biela hrdza. Biela hrdza zvyčajne súvisí so zachytenou vlhkosťou a zlým vetraním počas skladovania alebo prepravy, nie nevyhnutne so zlyhaním samotného procesu zinkovania.

V prípade projektov zahŕňajúcich vonkajšie skladovanie, námornú prepravu alebo dlhé dodacie trasy by sa pozinkované diely mali zabaliť a skladovať s:

• drenážny priestor medzi povrchmi
• suché skladovanie, kde je to možné
• dobrá cirkulácia vzduchu
• oddelenie od agresívnych chemikálií
• kontrola pred inštaláciou

Žiarové zinkovanie by malo byť špecifikované a kontrolované podľa správnej normy. Rôzne normy platia pre konštrukčnú oceľ, kovanie, výstužnú tyč, závitové spojovacie prvky a oblasti opráv.

Kontrola nie je len vizuálna kontrola. Praktická kontrola HDG zvyčajne zahŕňa meranie hrúbky náteru, kontrolu vzhľadu, kontrolu holého miesta, kontrolu opravy a potvrdenie, že odvodňovacie alebo vetracie značky neovplyvňujú zamýšľané použitie.

Bežné položky kontroly zahŕňajú:

• Hrúbka povlaku:merané magnetickým hrúbkomerom alebo inými akceptovanými metódami.
• Vzhľad povrchu:skontrolujte drsnosť, hrudky, steky, popol, častice nečistôt alebo nadmerné nahromadenie.
• Holé plochy:preskúmané, aby sa zistilo, či je potrebná oprava.
• Priľnavosť:kontrolované, keď to vyžaduje príslušná norma alebo špecifikácia projektu.
• Závitové oblasti:skontrolované z hľadiska tesnosti po nátere tam, kde sú zahrnuté skrutky, matice alebo závitové časti.
• Zóny opravy:opravené podľa špecifikovanej metódy opravy a akceptačných kritérií.

V prípade opracovanej ocele požiadavky na hrúbku často závisia od hrúbky ocele a kategórie materiálu. Jasná špecifikácia by mala definovať viac ako všeobecnú požiadavku na galvanizáciu; mala by uvádzať príslušnú normu, typ výrobku, rozsah kontroly a všetky špeciálne podmienky povrchu alebo montáže.

Nie každá pozinkovaná oceľ má rovnakú štruktúru povlaku. Slovo "pozinkované" sa môže vzťahovať na niekoľko metód zinkového povlaku, ale ich trvanlivosť, hrúbka povlaku, ochrana hrán a prevádzkový výkon môžu byť veľmi odlišné.

Stiahnuť:Žiarové-pozinkovanie ponorom a iné zinkové povlaky

Žiarové zinkovanie sa zvyčajne uprednostňuje, keď musí byť konečný vyrobený diel chránený po zváraní, rezaní, vŕtaní alebo tvárnení. Pred-galvanizovaná oceľ môže byť vhodná pre ľahké-výrobky z plechu alebo rúr, ale rezné hrany a zvárané oblasti si vyžadujú dodatočnú pozornosť. Elektro-galvanizácia a zinkovanie môžu poskytnúť hladší povrch, ale bežne sa používajú tam, kde je prijateľný tenší povlak.

Žiarovo pozinkovaná oceľ sa používa tam, kde ochrana proti korózii musí prežiť skutočné vonkajšie alebo priemyselné vystavenie. Najvhodnejšie aplikácie sú tie, kde je prelakovanie náročné, prístup je obmedzený alebo oceľový povrch môže byť vystavený vlhkosti, oderu alebo dlhodobému-poveternostným vplyvom.

Bežné podmienky aplikácie zahŕňajú:

• Vonkajšie konštrukčné rámy:parkovacie konštrukcie, plošiny, schody, zábradlia a nosné rámy vystavené dažďu, vlhkosti a atmosférickému znečisteniu.
• Stojany na rúry a podpery rúr:konzoly, sedlá, vešiaky a podporná oceľ používaná v závodoch, kde môže počas inštalácie dôjsť ku kondenzácii, striekajúcej vode a poškodeniu náteru.
• Komponenty diaľnice:zvodidlá, stĺpiky s návestidlami, osvetľovacie stožiare, kovania mostov a zábrany vystavené cestnej vode, prachu, soliam a vplyvom údržby.
• Úžitkové a energetické štruktúry:časti prenosovej veže, stožiare, priečne ramená a hardvér inštalované v otvorenom prostredí, kde pravidelné pretieranie nie je praktické.
• Vyrábané oceľové zostavy:základové dosky, zvárané konzoly, rámy a duté profily, kde hrany, zvary a vyvŕtané otvory vyžadujú ochranu po{0}}výrobe.

Pre oceľové rúry, rúrky a duté komponenty sú konštrukčné detaily obzvlášť dôležité. Uzavreté úseky musia umožňovať bezpečný pohyb vzduchu a roztaveného zinku. Bez správneho vetrania a odvodnenia môže dôjsť k zachyteniu tlaku, zadržiavaniu kyseliny alebo neúplnému náteru. Pre projekty dodávok potrubí,žiarovo pozinkovaná oceľová rúra-by sa mali prehodnotiť spolu s normou rúr, požiadavkami na zinkový povlak, typom koncovky, metódou balenia a dokumentmi o kontrole.

Žiarové zinkovanie je proces úplného ponorenia, takže dizajn dielu priamo ovplyvňuje kvalitu a bezpečnosť náteru. Dobre-navrhnutá galvanizovaná časť umožňuje, aby čistiace kvapaliny, tavivo, vzduch a roztavený zinok prenikali a odvádzali bez toho, aby zachytili kvapalinu alebo tlak.

Medzi dôležité body výroby patria:

• Duté časti musia mať správnu veľkosťvetracie otvory a odtokové otvory.
• Prekrývajúce sa povrchy a úzke medzery môžu zachytávať čistiace chemikálie alebo vlhkosť.
• Zváracia troska, farba, olej a ťažké značky by sa mali pred galvanizáciou odstrániť.
• Závity, presné otvory a posuvné zostavy potrebujú toleranciu pre nahromadenie povlaku.
• Veľké zostavy musia pasovať do galvanizačného kotla alebo musia byť navrhnuté na progresívne máčanie.
• Zváranie alebo brúsenie po galvanizácii odstraňuje lokálnu ochranu a vyžaduje opravu.
• Tesniace-zvarené zostavy sa musia dôkladne skontrolovať, aby sa zabránilo zachyteniu vzduchu alebo riziku výbuchu počas ponorenia.

Pri zložitých rámoch, podperách rúr a rúrkových konštrukciách by sa mal pred výrobou prehodnotiť návrh galvanizácie. Správne odvetrávanie a odvodnenie nie sú kozmetické detaily; ovplyvňujú kontinuitu náteru, bezpečnosť pracovníkov, rozmerové prispôsobenie a konečné prijatie.

Žiarové zinkovanie je cenené, pretože poskytuje robustný, kontrolovateľný a nenáročný-systém na ochranu proti korózii. Jeho výkonnosť vychádza zo štruktúry zliatiny zinku-a a zinkového správania.

Výhody

• Metalurgicky spájaný náter so silnou priľnavosťou
• Vrstvy zliatiny zinku a železa, ktoré odolávajú manipulácii a oderu
• Bariérová ochrana plus katódová ochrana
• Dobré pokrytie hrán, rohov, zvarov a otvorov po zhotovení
• Vhodné pre mnoho vonkajších a priemyselných oceľových komponentov
• Nižšie nároky na údržbu v porovnaní s mnohými systémami-iba lakovania
• Uznávané normy pre hrúbku náteru, opravy a kontrolu

Obmedzenia

• Veľkosť dielu je obmedzená rozmermi kanvice a manipulačnou kapacitou.
• Chémia ocele môže ovplyvniť farbu povlaku, hrúbku a štruktúru povrchu.
• Komponenty s blízkou toleranciou{0}} môžu po galvanizácii potrebovať opracovanie alebo čistenie závitov.
• Uzavreté úseky vyžadujú správne vetranie a odvodnenie.
• Ak sa novo pozinkované diely skladujú mokré bez cirkulácie vzduchu, môže sa objaviť biela hrdza.
• Zváranie, rezanie alebo brúsenie po galvanizácii odstraňuje ochranný náter lokálne.

Bezplatná cenová ponuka



FAQ





01. Je hrubší žiarovo pozinkovaný-pokov vždy lepší?

Nie vždy. Hrúbka povlaku závisí od hrúbky ocele, stavu povrchu, chémie, času ponorenia a dizajnu dielu. Kľúčom je skôr splnenie požadovaných noriem, ako sú ASTM A123 alebo ISO 1461, než jednoduché hľadanie najhrubšej vrstvy.

02.Prečo žiarovo-pozinkovaná oceľ niekedy vyzerá matne sivá?

Matne sivý povrch je často spôsobený rastom zliatiny zinku-železa alebo normálnym zvetrávaním. Neznamená to automaticky nekvalitu. Kontinuita povlaku, hrúbka a súlad so štandardmi sú dôležitejšie ako jas.

03. Môže žiarovo{1}}pozinkovaná oceľ počas skladovania alebo prepravy hrdzavieť?

áno. Na novo pozinkovaných dieloch sa môže vyvinúť biela hrdza, ak sú naskladané za mokra so slabým vetraním. Počas skladovania alebo prepravy by mali byť diely vypustené, vetrané a chránené pred stojatou vodou.

04.Čo treba skontrolovať pred špecifikovaním žiarového zinkovania?

Skontrolujte hrúbku ocele, chémiu, dizajn produktu, odvetrávanie a odvodnenie, závitové alebo presné oblasti, príslušnú normu, požiadavku na hrúbku povlaku a akceptáciu opravy. Tieto detaily ovplyvňujú kvalitu náteru a konečnú kontrolu.
