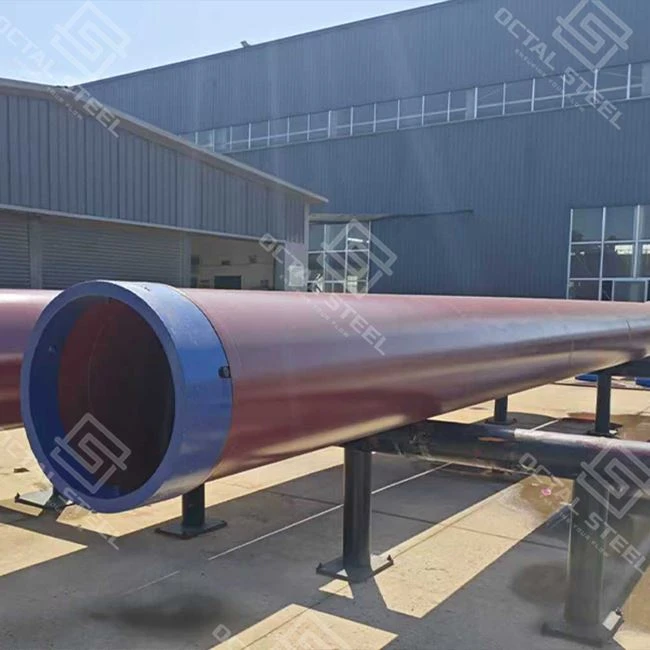

Vodičová rúrka

A vodičové potrubie, tiež známy akopovrchové puzdroalebokonštrukčné puzdro, jepuzdro prvého a najväčšieho-priemeruinštalované počas ťažby ropy a zemného plynu na mori. Jeho úloha ďaleko presahuje penetráciu morského dna,{1}}ktorú poskytujemechanický základvrtu, stabilizuje slabé útvary, izoluje zóny s morskou vodou a zakladá acirkulačná dráha pre vrtné kvapaliny.

Tento počiatočný obalový reťazec tvorí kritické rozhranie medzi nimimorské prostredieapodpovrchové štruktúry studní, ukotvenie všetkých nasledujúcich pažníc a podopretie ťažkých nákladov vrtu a plošiny. Tým sa zaistia vodičeštrukturálna stabilita, bezpečnosť a dlhá životnosťvrtov na mori od plytkých pobrežných vôd po hlbokomorské polia presahujúce2000 metrov.

Moderné systémy vodičov využívajúmodulárne konektory, pokročilá metalurgia, apresná výroba, čo im umožňuje znášať vysoké namáhanie v ohybe, cyklické zaťaženie a únavu prostredia počas celej životnosti.

Vodivé rúry plnia niekoľko základných štrukturálnych a prevádzkových úloh, vďaka ktorým sú nepostrádateľné pri vrtných projektoch na mori:

Izolácia morskej vody

Zabraňuje prenikaniu morskej vody a kolapsu tvorby.

Udržuje hustotu vrtnej kvapaliny a zabraňuje riedeniu bahna.

Chráni plytké útvary pred kontamináciou.

Nosnosť-zaťaženia

Podporuje celkovú hmotnosť platforiem, stúpačiek a horných strún.

Odoláva axiálnemu a ohybovému zaťaženiu spôsobenému vlnami, prílivom a odlivom a vŕtacími činnosťami.

Poskytuje mechanickú stabilitu pre systémy ústia vrtu pri opakovanom dynamickom namáhaní.

Stabilizácia vrtu

Zabezpečuje nespevnené usadeniny a zabraňuje zrúteniu v blízkosti{0}}povrchu.

Slúži ako konštrukčný skelet pred inštaláciou medziplášťa.

Umožňuje bezpečné vŕtanie v nestabilných morských formáciách.

Základ pre vybavenie vrtu a podmoria

Slúži ako základ pre podmorské ústia vrtu, BOP a produkčné stromy.

Zabezpečuje vyrovnanie zaťaženia a štrukturálnu spoľahlivosť pre podmorské inštalácie.

Technická referencia:
Modulárne offshore platformy ako naprSea Swiftsérie preukázali schopnosť vodičových systémov znášať axiálne a priečne zaťaženia prekračujúce400 ton, udržiavanie výkonnosti nad a25-ročná dizajnová životnosť-jasný dôkaz ich dôležitosti pri rozvoji offshore polí.

Aj keď sú oba rúrkové systémy s veľkým{0}}priemerom používané v pobrežných vrtoch, ich úlohy sú zásadne odlišné:

Spolu, tvoria adoplnkový systém vrtov na mori:
avodičové potrubieukotvuje základ na morskom dne,
zatiaľ čovŕtacia stúpačkaudržiava cirkuláciu, kontrolu studní a prevádzkovú bezpečnosť z morského dna na povrch.

Dodávky Octal Pipevodičové rúry s-veľkým priemeromv rozmedzí od20″ až 36″, vhodné pre plytké-vodné základy a inštalácie v hĺbkach studní.

Výber materiálu

Uhlíkové-mangánové ocelepre vysokú pevnosť konštrukcie.

Nízkolegované-ocelepre lepšiu zvárateľnosť a odolnosť proti únave.

Voliteľnénátery odolné voči korózii-pre predĺženú námornú životnosť.

Proces výroby

Presné valcovanie a pozdĺžne zváranie s automatizovaným riadením NDT.

Riadené tepelné spracovanie pre mikroštrukturálnu jednotnosť.

CNC obrábanie pre závitovanie konektorov a presnosť tolerancie.

Súlad a normy

Vyrobené v súlade sAPI, ISO a DNVštandardy.

Plne testované podmedzinárodné NDT protokoly(UT, RT, MT).

Dodávané sTestovacie certifikáty mlyna (MTC)a inšpekčnú dokumentáciu.

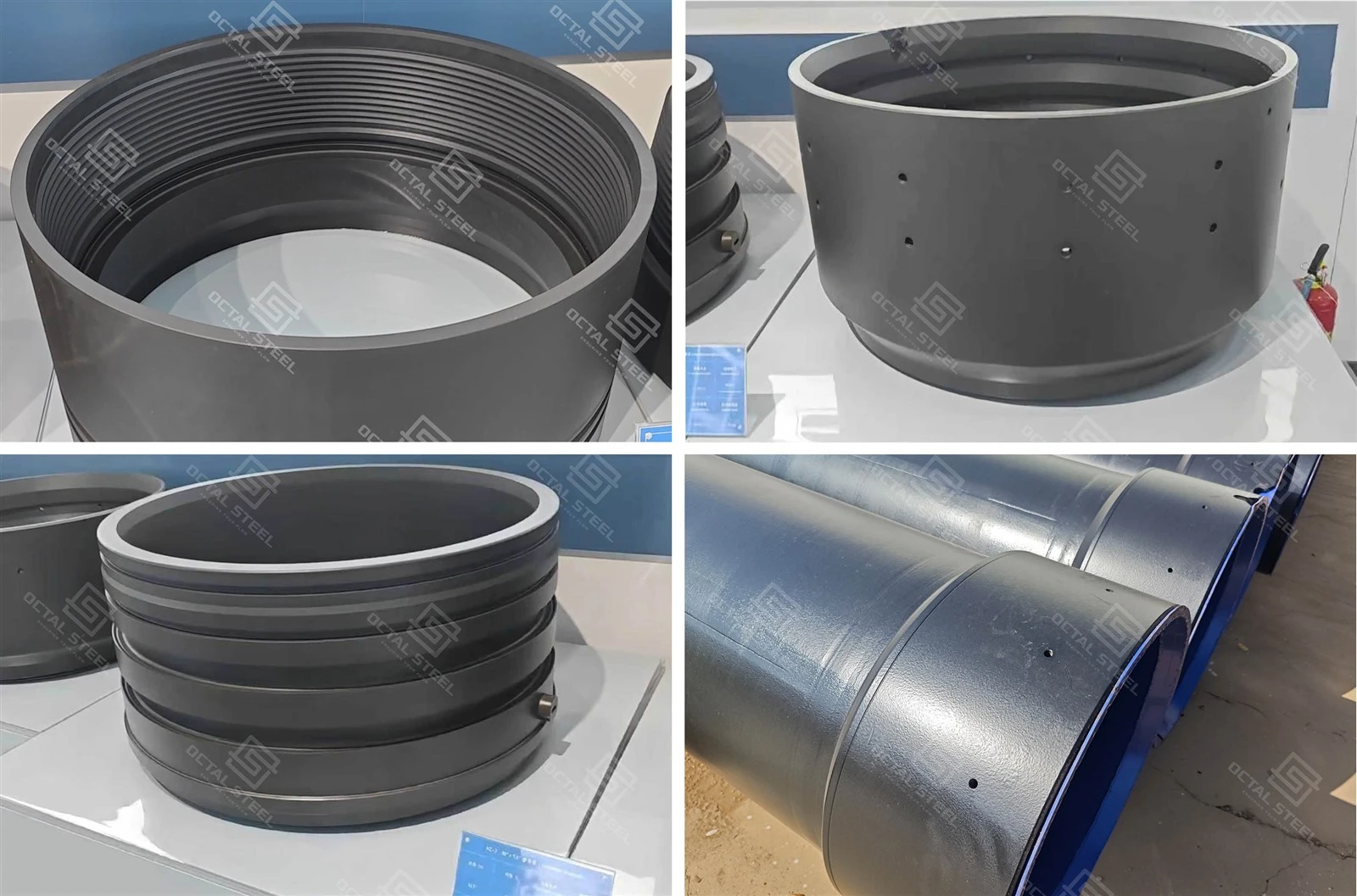

Efektívna a bezpečná inštalácia do značnej miery závisí od konštrukcie pripojenia. Octal Pipe poskytuje celý rad pokročilých možností, ktoré vyhovujú podmienkam vŕtania na mori:

Rýchle konektory (preferované riešenie)

Umožnite rýchle nalíčenie-a rozbitie{1}}, čím sa skráti čas montáže až o 30 %.

Poskytujte vysokú štrukturálnu integritu a plynotesný-výkon.

BTC (buttress Threaded & Coupled)

Spoľahlivé a nákladovo{0}}efektívne pripojenie pre konvenčné offshore operácie.

Zabezpečuje mechanickú stabilitu a opätovnú použiteľnosť.

Prémiové pripojenia

Určené preHPHT (vysoký tlak a vysoká teplota)a hlbokovodné aplikácie.

Poskytujú zvýšenú tesniacu schopnosť a únavovú životnosť pri extrémnom zaťažení.

Každý konektor je testovaný naťah, ohyb, únava a tesnenievýkon v simulovanom morskom prostredí s cieľom zabezpečiť bezpečnosť a spoľahlivosť na mori.

Pin & Box konektory skovové chrániče závitovpre bezpečnú prepravu.

Plastové O-krúžkyna zlepšenie tesnenia a ochrany proti korózii.

Integrované zdvíhacie okápre efektívnu manipuláciu na mori.

Zákazkové riešenia konektorov navrhnuté podľa požiadaviek projektu.

Každá vodivá rúra podlieha prísnemu, viacstupňovému{0}}testovaciemu procesu:

NDT inšpekcie:ultrazvukové, rádiografické a magnetické testovanie častíc.

Rozmerové kontroly:hrúbka steny, priamosť, guľatosť.

Hydrostatické a únavové testy:simulovať offshore cyklické podmienky.

Testovanie morského prostredia:validácia vystavenia korózii a slanej vode.

Všetky postupy zodpovedajúAPI, ASTM, aDNVoffshore štandardy.

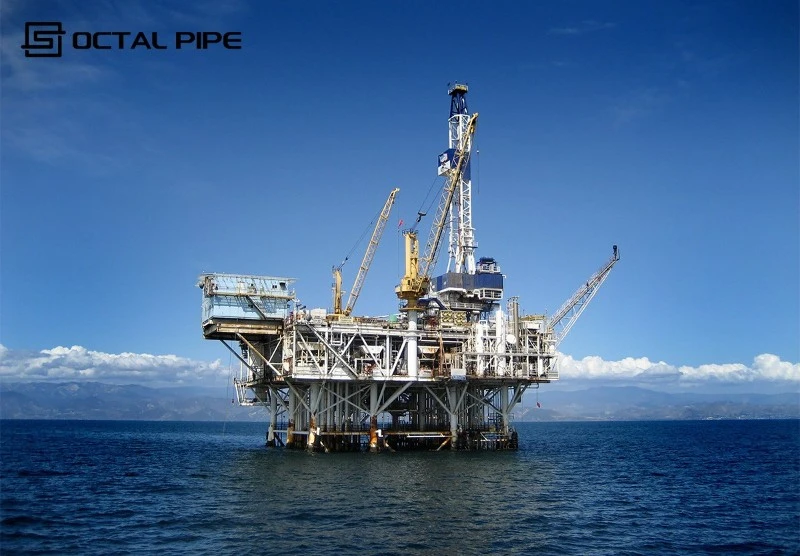

Offshore platformy (zdvíhacie{0}}nabíjačky, modulárne alebo pevné konštrukcie)

Systémy základov podmorských vrtov a stúpačiek

Vŕtanie v plytkej-vode a v strednej{1}hĺbke

Programy morského prieskumu vyžadujúce posilnenie morského dna a izoláciu morskej vody

Rúrka vodiča je oveľa viac ako prvý obalový reťazec-štrukturálna chrbticakaždého offshore studne. Stabilizáciou útvarov, prenášaním zaťaženia a poskytovaním trvalého základu zaisťuje dlhodobú-integritu studne od morského dna až po povrch.

oOktálna fajka, navrhujeme potrubné systémy, ktoré sa kombinujúveľké priemery (20″–36″), pokročilé konektory, aprísne zabezpečenie kvalityspĺňať najnáročnejšie offshore štandardy. Či už ide o projekty v plytkej alebo hlbokej vode, naše rozvodné rúry tvoria základný kameňbezpečné, efektívne a spoľahlivé vŕtanie na mori.
