Kedy potrebujete prémiové pripojenia pre kryt a hadičky API 5CT?

Na dobrej schéme,puzdroahadičkystruny vyzerajú jednoducho: OD, hmotnosť, stupeň, drift. V teréne problémy s netesnosťou a integritou takmer nikdy nezačínajú v telese potrubia – začínajú pri spojoch.

API 5CTje základným štandardom pre plášť aj hadicu: definuje akosti, rozmery a štandardné tvary závitov, ako sú STC/LTC/BTC pre plášť a NUE/EUE pre hadičky. Pre mnohé konvenčné ropné vrty sú tieto API spojenia stále správnou odpoveďou. Ale vo vysokotlakových plynových vrtoch, vysokotlakových a vysokoteplotných prácach, dlhých horizontálnych úsekoch a vrtoch so silným cyklom sa centrum rizika presúva z oceľového telesa na konštrukciu spojenia. Tu prichádzajú na rad špeciálne / prémiové pripojenia.

API 5CT a API 5B definujú hlavné rodiny závitov pre plášť a hadičku:

Puzdro

• STC – Short Thread Coupled (krátke kolo)
• LTC – Long Thread Coupled (dlhé kolo)
• BTC – závit spojený spojkou

Hadičky

• NUE – Non-Upset End
• EUE – vonkajší narazený koniec

Tieto štandardné pripojenia sú:

• Dostatočne pevné (napätie, stlačenie, krútiaci moment) pre mnohé pozemné a konvenčné studne
• Nákladovo efektívne a široko dostupné
• Posádky, ktoré poznajú, s kompletným ekosystémom kompatibilného príslušenstva

Existujú však dve nepríjemné pravdy:

• Okrúhle závity API (STC/LTC) neboli navrhnuté tak, aby boli dokonale plynotesné pri vysokom tlaku; vo veľkej miere sa spoliehajú na zmes závitov a interferenciu.
• Dokonca aj BTC uprednostňuje najprv štrukturálnu kapacitu a až potom plynotesnosť.

Pre mierne tlaky, väčšinou kvapalinovú obsluhu a relatívne jednoduché trajektórie je to prijateľné. Ako tlak, frakcia plynu, teplota a odchýlka stúpajú, "dosť dobré" na strane pripojenia začína vyzerať skôr ako "nahlodaná konštrukčná rezerva."

Akonáhle sa vrty posunú za konvenčnú obálku, už to nie je len o modernizácii pripojení plášťa. Hadičky sa môžu stať kritickou cestou úniku a tiež hotspotom únavy.

Prémiové alebo špeciálne pripojenia sa zvyčajne zvažujú, ak sú splnené niektoré z nasledujúcich podmienok:

• Vysokotlakové plynové vrty, kde akýkoľvek trvalý tlak v puzdre predstavuje vážne obavy
• HP/HT a hlbokovodné vrty s vysokým kombinovaným prasknutím, kolapsom a ťahovým zaťažením
• Predĺžený dosah a značne vychýlené jamky s výrazným ohybom a závažnosťou dogleg
• Vrty na skladovanie plynu, vstrekovanie CO₂ a likvidáciu s častým cyklovaním tlaku
• Silná kyslá prevádzka, pri ktorej je potrebné prísne kontrolovať vznik trhlín a rast v koreni závitu
• Návrhy studní, ktoré výslovne vyžadujú výkon pripojenia, aby zodpovedal alebo prekračoval menovité hodnoty telesa potrubia

V týchto jamkách zotrvanie pri STC/LTC/BTC a NUE/EUE automaticky neznamená „nebezpečné“ – znamená to však, že obálka výkonu pripojenia je oveľa bližšie k obálke návrhu. Akékoľvek zmeny v krútiacom momente, povrchovej úprave, spôsobe líčenia alebo prevádzkových podmienkach môžu spôsobiť problémy systému.

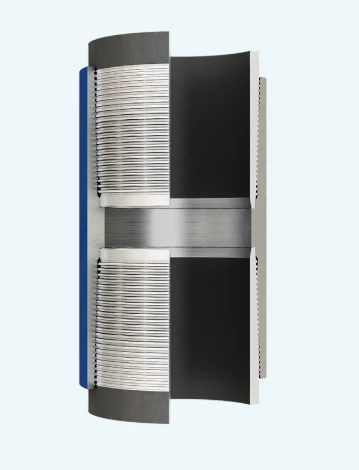

Prémiové / špeciálne spoje sú umiestnené na rúrkových telesách API 5CT, ale menia spôsob utesnenia spoja a prenášanie zaťaženia. Väčšina zdieľa niekoľko kľúčových funkcií:

Tesnenia kov na kov
Namiesto toho, aby sa spoliehali iba na zmes závitov, prémiové konštrukcie obsahujú jednu alebo viac tesniacich oblastí kov na kov, ktoré vytvárajú vysoké kontaktné napätie pri doťahovacom momente. To im umožňuje udržiavať plynotesný výkon pri tlakových a teplotných cykloch.

Krútiace rameno
Definované krútiace rameno poskytuje pozitívny doraz na konci doplňovania. To zlepšuje kontrolu krútiaceho momentu, znižuje riziko poškodenia nadmerným krútiacim momentom a zvyšuje ohybovú a torznú kapacitu v odchýlených a ERD vrtoch.

Optimalizovaná geometria závitu
Prepracované tvary závitov znižujú koncentráciu napätia a rozdeľujú zaťaženie na boky závitu s väčším záberom. To zlepšuje únavový výkon, keď struna vidí rotáciu, ohýbanie a opakované zmeny tlaku.

Možnosti splachovania a polosplachovania
Tam, kde je rast OD kritický – v blízkosti vrchných častí vložky, upínacích bodov alebo tesných obmedzení – zapustené alebo polozapustené spojenia udržujú kontrolovaný OD a zároveň poskytujú pevnosť a tesnosť.

Kvalifikácia v plnom rozsahu
Moderné prémiové spoje sú zvyčajne kvalifikované pomocou ISO 13679 / API RP 5C5 alebo podobných testov v plnom rozsahu, ktoré zahŕňajú kombinované zaťaženie, cyklovanie a v mnohých prípadoch ohyb. To poskytuje reálny obraz o tom, ako sa spojenie správa pod obálkami podobnými poli, nielen pri testoch jednej osi.

Tieto výhody sú dôležité pre plášť aj hadicu:

• V prípade plášťa sa kladie dôraz na celkovú štrukturálnu integritu a dlhodobú plynotesnosť.
• V prípade hadičiek pridáte pracovné cykly, stimuláciu, operácie kontroly studní a časté zmeny tlaku.

Akonáhle dizajn studne vyžaduje prémiové pripojenia, úlohou už nie je „kúpiť špeciálne vlákno“. Integruje tieto spojenia do celého dizajnu OCTG a reťazca QA.

Praktický technický kontrolný zoznam zvyčajne obsahuje:

Jasne definujte prevádzkovú obálku

• Maximálny a minimálny tlak a teplota pre každý reťazec
• Požadovaná plynotesnosť a prípustný trvalý tlak plášťa
• Očakávaná závažnosť dogleg a akékoľvek plánované striedanie pri záťaži
• Pracovné a stimulačné plány, ktoré zavádzajú ďalšie cykly

Zadajte kvalifikačné požiadavky na pripojenie

• Požadovaná úroveň testu ISO 13679 / API RP 5C5 (napríklad CAL IV pre náročné služby HP/HT)
• Obálky zaťaženia, ktoré sa majú zakryť (kombinované napätie, stlačenie, vnútorný/vonkajší tlak, prípadne ohyb)
• Akékoľvek testovanie v kyslej prevádzke alebo korózii je potrebné nad rámec požiadaviek základného potrubia

Zarovnajte telo potrubia a výkon pripojenia

• Potvrďte, že výkon spojenia v ťahu, roztrhnutí a zrútení zodpovedá alebo prekračuje zvolenú triedu telesa rúry a hrúbku steny
• Pri dizajnoch s vysokým zrútením skontrolujte, či sa spojenie nestane slabou časťou pri zbalení

Naplánujte si kontrolu, úpravu a dokumentáciu vopred

• Definujte postupy merania závitu a vizuálnej kontroly v zariadení na závitovanie
• Špecifikujte okienka doťahovacieho momentu a požiadavky na monitorovanie pre plášť aj hadičku
• Naplánujte si, ako budú MTC, údaje o kvalifikácii pripojenia, diagramy krútiaceho momentu a prevádzkové manuály zachytené v knihe údajov OCTG a súboroch studní

Spracovanie prémiových spojení ako súčasť návrhu – nie dodatočný nápad – je to, čo bráni hádkam neskôr na plošine alebo počas regulačnej kontroly.

Mnoho operátorov už presunulo výrobu plášťa na prémiové, plynotesné spojenia, ale stále používajú štandardné hadičky EUE/NUE. Vo vrtoch s vyšším rizikom sa tým presúva slabý článok z plášťa na hadičku.

Situácie, v ktorých je často opodstatnené pripojenie prémiového potrubia, zahŕňajú:

• Plynové vrty a ropné vrty s vysokým GOR, kde je dôležitá dlhodobá plynotesnosť potrubia a tlak v medzikruží musí byť prísne kontrolovaný
• Očakáva sa opakované lámanie, okysľovanie, čistenie vrtov a iné ťažké zásahy
• Vrty s predĺženým dosahom a horizontálne vrty, kde sa počas prevádzky a výroby potrubia značne ohýbajú, vibrujú a otáčajú
• Kyslé prostredie alebo prostredie s vysokým obsahom CO₂, kde je koreň spojenia pravdepodobným miestom pre praskanie koróziou pod napätím

V prípade týchto vrtov môžu hadičky s prémiovými pripojeniami – s momentovým ramenom, kovovým tesnením a optimalizovanou geometriou závitu – výrazne znížiť riziko netesností a únavových porúch v spojoch a poskytnúť operačným tímom väčšiu istotu pri cyklovaní tlaku alebo pri vykonávaní ťažkých zásahov.

Prémiové a špeciálne pripojenia prinášajú najväčšiu hodnotu, keď sa s nimi zaobchádza ako so súčasťou kompletného programu plášťa a hadičiek API 5CT, nie ako jednorazové aktualizácie. To zvyčajne znamená:

• Plánovanie podľa studne alebo podložky: definovanie, ktoré intervaly vyžadujú prémiové pripojenia a ktoré môžu bezpečne zostať so štandardnými vláknami API
• Udržiavanie čo najkonzistentnejších rodín spojení v rámci reťazca alebo poľa, aby sa zjednodušili postupy, náhradné diely a výcvik posádky
• Kontrola kompatibility pre všetko príslušenstvo – spojky, krížové spojky, závesy vložiek, pakry, bezpečnostné ventily a ďalší kompletný hardvér
• Vyčistenie logistiky na dvore s jasným farebným kódovaním, značením a záznamami, aby sa nezhodné spojenia nedostali na podlahu plošiny

Pri takomto zaobchádzaní nie sú prémiové pripojenia len „špeciálnym názvom produktu“ v zozname reťazcov, ale sú jasne definovanou súčasťou stratégie integrity studne.

Otázka 1: Aké typy studní zvyčajne vyžadujú prémiové (špeciálne) pripojenia?
A1:Vysokotlakové plynové vrty, HPHT/hlbokovodné vrty, ERD/vrty s vysokou{0}}deviáciou, tlakové-cyklovacie vrty (uskladnenie plynu/injektáž CO₂) a vážne kyslé služby.

Otázka 2: Prečo je prémiové pripojenie-tesnejšie než štandardné vlákna rozhrania API?
A2:Tesnenia z kovu na kov-na{1} kov a riadené zloženie-(momentové rameno) pomáhajú udržiavať odolnosť proti úniku pri striedaní teploty a tlaku.

Otázka 3: Čo by som mal požiadať o overenie výkonu prémiového pripojenia pred nákupom?
A3:Kvalifikácia podľa ISO 13679 alebo API RP 5C5, plus grafy krútiaceho momentu/manuál na prevádzku, záznamy o meraní závitov a MTC/kontrolné dokumenty.
