Aký je rozdiel medzi nehrdzavejúcou oceľou 304 a 316?
Nehrdzavejúca oceľ 304 a 316 sú obe austenitické nehrdzavejúce ocele, ale nie sú zameniteľné, keď sa servisné prostredie stane náročnejším. Najdôležitejším technickým rozdielom je zloženie: štandard 304 je chróm-niklová nehrdzavejúca oceľ, zatiaľ čo 316 pridáva asi 2–3 % molybdénu a zvyčajne obsahuje vyšší rozsah niklu. Tento prídavok molybdénu je hlavným dôvodom, prečo 316 vo všeobecnosti ponúka lepšiu odolnosť voči jamkovej a štrbinovej korózii v prostrediach s chloridmi{10}}, ako je pobrežný vzduch, kontaminácia soľou, chemické umývanie a niektoré procesné služby. Naproti tomu 304 je bežnejšia trieda pre všeobecné{13}}účely pre vnútorné vybavenie, použitie v miernej atmosfére a vyrobené diely, kde je vystavenie chloridom obmedzené.
Rozdiel medzi nehrdzavejúcou oceľou 304 a 316 teda nie je hlavne otázkou pevnosti alebo vzhľadu. V štandardnom žíhanom stave sú ich základné mechanické úrovne relatívne blízko a obe sa široko používajú na plechy, dosky, rúrky, rúry, armatúry, nádrže a vyrobené zariadenia. Skutočná separácia je korózna marža. Ak je služba suchá, čistá a-neagresívna, často postačí číslo 304. Ak sa na povrchu objavia chloridy, morské-priľahlé vystavenie alebo drsnejšia čistiaca chémia, 316 zvyčajne poskytuje spoľahlivejšiu materiálovú základňu. To je praktický rozdiel medzi nehrdzavejúcou oceľou 304 a 316 v strojárskom použití.
Klasifikácia materiálov nehrdzavejúcej ocele 304 a 316
304 a 316 patria kAustenitická nehrdzavejúca oceľ série 300skupina. Porovnanie preto nie je medzi dvoma úplne odlišnými triedami materiálov, ale medzi dvoma úzko súvisiacimi chróm-niklovými nehrdzavejúcimi oceľami s podobným správaním sa pri tvárnení a zváraní, no rozdielnym koróznym výkonom, keď sa do obrazu dostanú chloridy a drsnejšie prostredie.

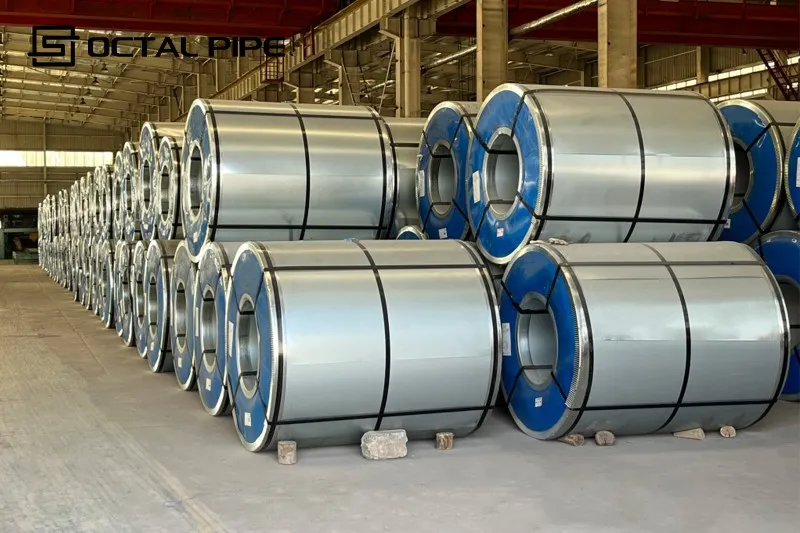

Táto klasifikácia je relevantná aj pre bežné formy mlynských produktov vrátanecievka z nehrdzavejúcej oceleplech, platňa, rúrka a rúrka. V cievkových aplikáciách môžu byť 304 aj 316 dodávané na výrobu, tvarovanie a následné spracovanie, ale nemali by sa považovať za vzájomne zameniteľné, keď sa v prevádzkovom prostredí dostane vlhkosť- obsahujúca chloridy, usadeniny soli alebo agresívnejšie chemické vystavenie.
Z technického hľadiska sa preto nehrdzavejúca oceľ 304 a 316 často porovnáva v rovnakých projektoch. Obidve môžu uspokojiť mnohé z rovnakých výrobných ciest, ale nereagujú rovnako na rovnaké servisné prostredie.
Rozdiely v zložení Nerezová oceľ 304 a 316
304 a 316 nehrdzavejúca oceľ chemická medzera je jednoduchá. Standard 304 je postavený na chróme a nikle. Standard 316 používa podobnú bázu, ale pridáva molybdén a zvyčajne obsahuje vyšší rozsah niklu. To je hlavný dôvod, prečo sa 316 zvyčajne vyberá, keď sa odolnosť voči chloridom stáva dôležitejšou.
| Položka | Nerezová oceľ 304 | Nerezová oceľ 316 | Technické čítanie |
|---|---|---|---|
| Bežné označenie triedy | Typ 304 | Typ 316 | Obidve sú štandardné austenitické nehrdzavejúce ocele série 300. |
| Označenie UNS / EN | S30400 / 1.4301 | S31600 / 1.4401 | Užitočné, keď má článok vyzerať technickejšie a menej orientovaný na spotrebiteľa-. |
| chróm (Cr) | 18.0–20.0% | 16.0–18.0% | Oba druhy závisia od chrómu pri vytváraní pasívneho{0}}filmu a základných vlastností nehrdzavejúcej ocele. |
| nikel (Ni) | 8.0–10.5% | 10.0–14.0% | 316 typicky nesie vyšší rozsah niklu. |
| molybdén (Mo) | - | 2.0–3.0% | Toto je hlavná chemická inovácia v 316 a najdôležitejší dôvod, prečo funguje lepšie v prostrediach s chloridovými-ložiskami. |
| Uhlík (max.) | 0.08% | 0.08% | Štandardné triedy; Nízkokarbónové triedy L sa zvyčajne vyberajú tam, kde je zváranie a kontrola medzikryštalickej korózie kritickejšia. |
| Mangán (max.) | 2.00% | 2.00% | Podobný základný limit v štandardnej chémii. |
| Kremík (max.) | 0.75–1.00%* | 0.75–1.00%* | Menšia legovacia úloha; limit sa mierne líši v závislosti od použitej referencie. |
| Fosfor (max.) | 0.045% | 0.045% | Podobný limit nečistôt. |
| Síra (max.) | 0.030% | 0.030% | Podobný limit nečistôt. |
| dusík (max.) | 0.10% | 0.10% | Podobný štandardný limit, hoci existujú varianty modifikované dusíkom-mimo základného porovnania. |
| Hlavné rozlíšenie-založené na zložení | Cr-Ni nehrdzavejúca oceľ | Cr-Ni-Mo nerezová oceľ | Rozdiel z nehrdzavejúcej ocele 304 a 316 je hlavne arozdiel v korózii-poháňaný molybdénom, nie veľký rozdiel v mechanickej{0}}triede. |
Stiahnite si: Rozdiely v zložení medzi nehrdzavejúcou oceľou 304 a 316
Táto tabuľka vysvetľuje, prečo Rozdiel z nehrdzavejúcej ocele 304 a 316sa zvyčajne nepopisuje ako prvé zvýšenie sily. Ide o chémiu-inováciu na koróziu.
Hlavnou separačnou líniou je odolnosť proti korózii
V mnohých reálnych inštaláciách nie je otázkou, či sú oba materiály nehrdzavejúce, ale či prostredie obsahuje dostatok chloridov na to, aby bol 304 časom menej spoľahlivý. Chloridy sú bodom, kde sa porovnanie nehrdzavejúcej ocele 304 a 316 stáva vážnejším. Soľný sprej, morský vzduch, rozmrazovacie soli, čistiace prostriedky s chlórom{5}}a niektoré procesné chemikálie môžu spôsobiť koróziu 304 skôr ako 316.
316 sa nestáva imúnny voči korózii len preto, že obsahuje molybdén. Stále to má hranice. Ale pre službu chloridových-ložísk vo všeobecnosti poskytuje väčšiu prevádzkovú maržu ako 304.
| Servisný stav | Nerezová oceľ 304 | Nerezová oceľ 316 | Podrobnejšie technické čítanie |
|---|---|---|---|
| Suchá vnútorná atmosféra | Bežne vhodné | Tiež vhodné | V suchom interiéri s nízkou kontamináciou a bez chloridových-usadenín často nie je korózna výhoda 316 rozhodujúca. Povrchová úprava, čistenie a kvalita výroby môžu byť dôležitejšie ako samotná zmena triedy. |
| Mierna vonkajšia atmosféra mimo soli | Často vhodné | Tiež vhodné | Pri vonkajších prevádzkach bez silného usadzovania soli môžu oba druhy fungovať dobre, ale škvrny od čaju, povrchová kontaminácia, odvodnenie a povrchová úprava stále ovplyvňujú vzhľad a-dlhodobý výkon. |
| Pobrežná atmosféra / morská{0}}expozícia | Náchylnejšie na zafarbenie a jamkovanie | Zvyčajne preferované | V námornom vzduchu sa bežne vyberá 316, pretože prídavok molybdénu zlepšuje odolnosť voči chloridom-jamkovej a štrbinovej korózii. 304 sa dá stále použiť v niektorých miernych pobrežných situáciách, ale okraj je užší a údržba sa stáva dôležitejšou. |
| Služba vodovodnej vody | Často prijateľné v závislosti od kvality vody | Vo všeobecnosti tolerantnejší | ASSDA poznamenáva, že 316 funguje dobre vo vode z vodovodu pod asi250 ppm chloridov. To neznamená, že 304 je automaticky nevhodný, ale ukazuje, prečo je 316 často uprednostňovaný, keď sa zvyšuje obsah chloridov alebo sa sprísňujú požiadavky na spoľahlivosť služby. |
| Neutrálna vodná prevádzka pri teplote okolia, bez trhlín | Možno použiť do cca200 ppm chloridov | Možno použiť do cca1000 ppm chloridov | Usmernenie ASSDA pre ponorenú neutrálnu službu poskytuje orientačný výber:304/304L okolo 200 ppm chloridov, 316/316L okolo 1000 ppm chloridov. Toto nie sú univerzálne konštrukčné limity; štrbiny, usadeniny, teplota a pH môžu znížiť toleranciu. |
| Odpadová voda / nízko{0}}až{1}}stredne chloridová voda | Okrajová približne200-1000 mg/l chloridovv závislosti od podmienok | Všeobecne výhodné v rovnakom rozsahu | World Stainless poznamenáva, že typ 304 môže byť ibaokrajovo uspokojivézhruba v200-1000 mg/l chloridurozsah, zatiaľ čo typ 316 je preferovanou voľbou. Toto je dobrý príklad toho, prečo sú štrbiny a stagnujúce podmienky rovnako dôležité ako nominálna známka. |
| Oplachovanie-chloridových ložísk / čistenie potravín alebo procesov | Môže byť obmedzené v závislosti od úrovne chloridov, času kontaktu a zvyškov zaschnutia- | Zvyčajne odolnejšie | Pri opakovanom umývaní nie sú dôležitými premennými len chemické zloženie čističa, ale aj koncentrácia, teplota, kvalita oplachovania a to, či chloridy po vysušení zostanú na povrchu. 316, zvyčajne poskytuje širšiu prevádzkovú rezervu. |
| Kyslé chloridové médiá / agresívnejšia procesná chémia | Často nevhodné alebo veľmi obmedzené | V niektorých prípadoch lepšie ako 304, ale stále špecifické pre médium | V kyslých alebo neutrálnych roztokoch chloridov je hlavným problémom jamková a štrbinová korózia. Outokumpu poznamenáva, že zvýšenie obsahu chrómu, molybdénu a dusíka zlepšuje odolnosť, ale aj 316 má jasné limity v silnejšej chloridovej-kyseline. |
Pre prácu v závodoch, spracovanie potravín, úžitkové lyžiny, kryty a vyrobené zostavy je to často najdôležitejšia časť. Chemické názvy sú menej dôležité ako to, čo povrch skutočne uvidí v prevádzke.
Porovnanie mechanických vlastností nehrdzavejúcej ocele 304 a 316
Z hľadiska mechanického{0}}vlastníctva304a316sú bližšie, než naznačujú mnohé zjednodušené prirovnania.Podľa bežne uvádzaných špecifikácií plochých-valcovaných produktov majú obe triedy rovnaké minimumpevnosť v ťahu, medza klzuapredĺženiev žíhanom stave. To je dôvod, prečo rozhodnutie o akosti v mnohých aplikáciách nie je založené v prvom rade na pevnosti pri izbovej teplote, ale na koróznom prostredí, spôsobe výroby a servisnom médiu. Pod klasifikačnými hárkami zhrnutými World Stainless / Atlas pre plochý-valcovaný výrobok ASTM A240/A240M, obe304a316sú uvedené naMinimálna pevnosť v ťahu 515 MPa, 205 MPa minimálne 0,2 % medznej pevnostiaMinimálne predĺženie 40 %..
Užitočnejšie technické čítanie je, že oba stupne vychádzajú z veľmi podobnej štrukturálnej základnej línie, ale nie sú identické vo všetkých druhotných vlastnostiach alebo pri výrobe.316umožňuje mierne vyššiu maximálnu tvrdosť v uvedených plochých-valcovaných údajoch, pričom304a316oba zostávajú austenitickými stupňami, ktoré sú normálne zosilnenéprácu za studena namiesto tepelného spracovania. Rovnaký zdrojový súbor tiež uvádza, že ťažké zvárané úseky v316často smerujú k316Lkde je potrebné znížiť riziko zrážania karbidov, pričom304Lsa podobne používa tam, kde je kritickejšie zváranie a kontrola medzikryštalickej korózie.
| Majetkový / technický bod | Nerezová oceľ 304 | Nerezová oceľ 316 | Technické čítanie |
|---|---|---|---|
| Pevnosť v ťahu, min. | 515 MPa | 515 MPa | Žiadny zmysluplný rozdiel v nadpise v požiadavkách na minimálnu pevnosť v ťahu podľa uvedených údajov o plochých{0}}valcovaných produktoch. |
| Medza klzu, 0,2% dôkaz, min. | 205 MPa | 205 MPa | Základná štrukturálna úroveň je v žíhanom stave v podstate rovnaká. |
| Predĺženie v 50 mm, min. | 40% | 40% | Oba druhy si zachovávajú vysokú ťažnosť a sú široko používané tam, kde sa vyžaduje tvárnenie. |
| Tvrdosť Rockwell B, max. | 92 HRB | 95 HRB | 316 je povolená o niečo vyššia maximálna tvrdosť v citovanom plechu. |
| Tvrdosť podľa Brinella, max. | 201 HB | 217 HB | Opäť malý rozdiel, ale zvyčajne nie je hlavným hnacím motorom výberu. |
| Posilňovacia metóda | Práca za studena-v praxi posilnená | Práca za studena-v praxi posilnená | Obyčajne sa nevyberá ani jedna trieda kvôli výhode pevnosti{0}} tepelného spracovania. |
| Možnosť zvárania s nízkym-uhlíkom | 304Lbežne používané tam, kde je dôležité zváranie a kontrola medzikryštalickej korózie | 316Lbežne používané z rovnakého dôvodu v korozívnejšej prevádzke | Triedy "L" sú pri zváraní dôležitejšie ako samotné jednoduché štítky 304 vs 316. |
| Dvojité-certifikované akcie | Duálna certifikácia 304 / 304L je bežná v doskách, rúrach a kruhových tyčiach | Duálna certifikácia 316 / 316L je tiež bežná v doskách, rúrach a kruhových tyčiach | Skutočné dodané zásoby je často potrebné skontrolovať podľa certifikátu o skúške materiálu, nie z krátkeho popisu triedy. |
Stiahnite si: Nerezová oceľ 304 vs 316: Mechanické vlastnosti a logika výberu
To je dôvod, prečo sa porovnanie nehrdzavejúcej ocele 304 a 316 zvyčajne rieši prostredím, nie dramatickou zmenou mechanickej pevnosti pri izbovej teplote.
Kedy si vybrať nehrdzavejúcu oceľ 304
304sa bežne vyberá tam, kde je vedenie čisté, mierne korozívne a nie je poháňané usadzovaním chloridov alebo zadržiavaním solí. Medzi typické prípady patria:
- Kryty, kryty a podporné časti vnútorných strojovv suchých dielňach, technických priestoroch, baliacich linkách a všeobecných výrobných priestoroch, kde je stabilná atmosféra a nepredpokladá sa kontaminácia soľou.
- Časti vyrobené v-kontakte s potravinami alebo v kuchyni{1}}ako sú lavičky, umývadlá, ochranné panely, ľahké{0}}nádrže a potrubia, kde je potrebné bežné čistenie, ale čistiaca chémia nie je silne chloridová-a na zariadení nezostávajú zvyšky koncentrovanej soli.
- Architektonické a dekoratívne prácepoužívané v chránených vonkajších alebo vnútorných priestoroch vrátane obložení, zábradlí, krytov stĺpov a panelových zostáv v iných ako -morských prostrediach.
- Procesné a úžitkové komponentyako sú kryty, kryty, držiaky prístrojov, prístupové panely a ľahké{0}}potrubia, kde je hlavnou požiadavkou všeobecná odolnosť voči korózii a nie odolnosť voči pôsobeniu chloridov.
- Skladovacie a výrobné položkyako sú skrine, pracovné stoly, žľaby, násypky a -neponorené nádrže, kde je občasná vlhkosť, dobré odvodnenie a usadeniny nezostávajú na povrchu po dlhú dobu.
- Zvárané výrobky v miernej prevádzkekde prostredie neoprávňuje prechod na molybdénovú-triedu ložísk a kde ložiská 304 alebo 304L už spĺňajú požadovanú koróznu a výrobnú výkonnosť.
Kedy si vybrať nehrdzavejúcu oceľ 316
316sa zvyčajne vyberá, keď prevádzkové prostredie prináša trvalejšie zaťaženie chloridmi, tvrdšiu chemikáliu pri umývaní alebo väčšie riziko jamkovej a štrbinovej korózie. Medzi typické prípady patria:
- Pobrežné a morské-výrobkyako sú vonkajšie zábradlia, skrinky na prístroje, rámy zariadení, rebríky a prístupové plošiny vystavené ovzdušiu kontaminovanému soľou, -vetrom-alebo striekajúcou vodou-.
- Washdown-zariadenia na ťažké spracovaniev potravinárskych, nápojových, farmaceutických alebo chemických závodoch, kde sú povrchy opakovane vystavené čistiacim roztokom, dezinfekčným prostriedkom a mokrým{0}}suchým cyklom, ktoré zanechávajú korozívne zvyšky.
- Vonkajší obslužný a procesný hardvérako sú podpery potrubí, svorky, spojovacie skrinky, kryty ventilov a vyrobené konzoly inštalované tam, kde medzi intervalmi údržby zostávajú na povrchu rozmrazovacie soli, priemyselný spad alebo usadeniny chloridov-.
- Nádrže, potrubia a vyrobené zostavymanipulácia s médiami alebo procesné podmienky, ktoré si vyžadujú vyššiu koróznu rezervu ako môže poskytnúť 304, najmä tam, kde sú súčasťou návrhu štrbiny, tesnenia, preplátované spoje alebo detaily nízkeho-odtoku.
- Chemické závody a pobrežné-výrobky služiebkde prostredie nie je dostatočne náročné na to, aby vyžadovalo systém s oveľa vyššou zliatinou, ale je stále dostatočne agresívne, že 304 by bolo náchylnejšie na zafarbenie, jamkovanie alebo predčasné napadnutie povrchu.
- Exteriérové vybavenie s dlhšou{0}}životnosťoukde sú zachovanie vzhľadu, znížená frekvencia údržby a lepšia odolnosť voči chloridovým-jamkovým útvarom dôležitejšie ako minimalizácia počiatočných nákladov na materiál.
FAQ
01.Je oceľ 316 vždy lepšia ako nehrdzavejúca oceľ 304 na vonkajšie použitie?
02. Pri akej úrovni chloridov by sa mal 304 aktualizovať na nehrdzavejúcu oceľ 316?
03. Pri zváraných výrobkoch by som mal porovnať 304 vs 316 alebo 304L vs 316L?
04.Je nehrdzavejúca oceľ 316 vhodná na použitie s morskou vodou alebo horúcim chloridom?
